Pelatihan PPR Medik 2026

Materi Pelatihan
Petugas Proteksi Radiasi

Radiologi Diagnostik & Intervensional

★ ★ ★ ★ ★

No. KTUN: 26.1.06409.001 | Batch 1

Penyelenggara

PT. Setia Echo Lab

Periode

Juni 2026

Dibuat Oleh

Iqbal

Tujuan

Lulus Ujian SIB

Daftar Isi

01 Fisika Radiasi Dasar

Sifat radiasi, interaksi dengan materi, besaran & satuan, hukum kuadrat jarak.

02 Dasar Proteksi Radiasi

Prinsip ALARA, batas dosis, zona kerja, justifikasi, optimasi, batasan dosis.

03 Efek Biologi Radiasi

Mekanisme kerusakan sel, efek deterministik vs stokastik, radiosensitivitas jaringan.

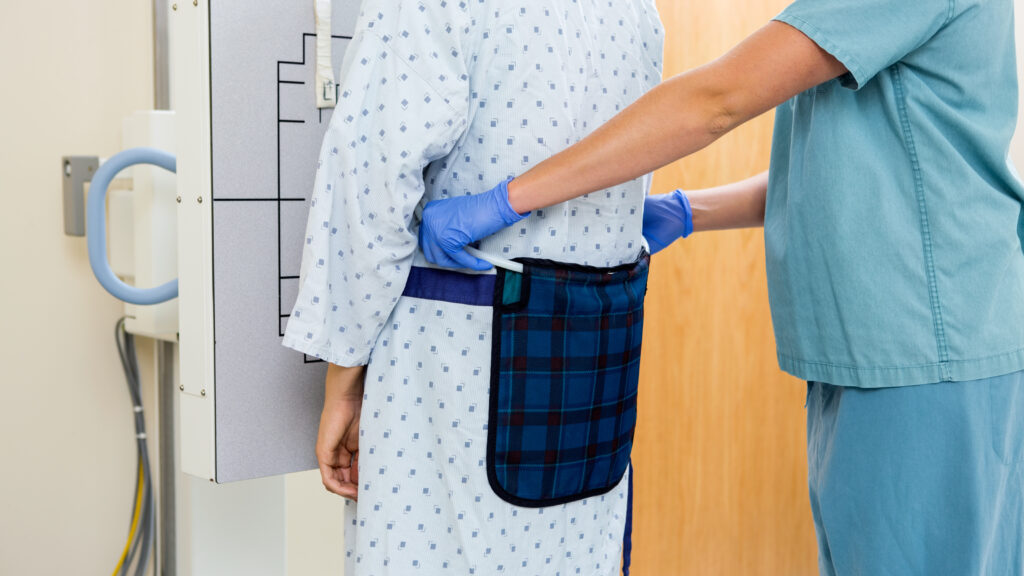

04 Peralatan Proteksi Radiasi

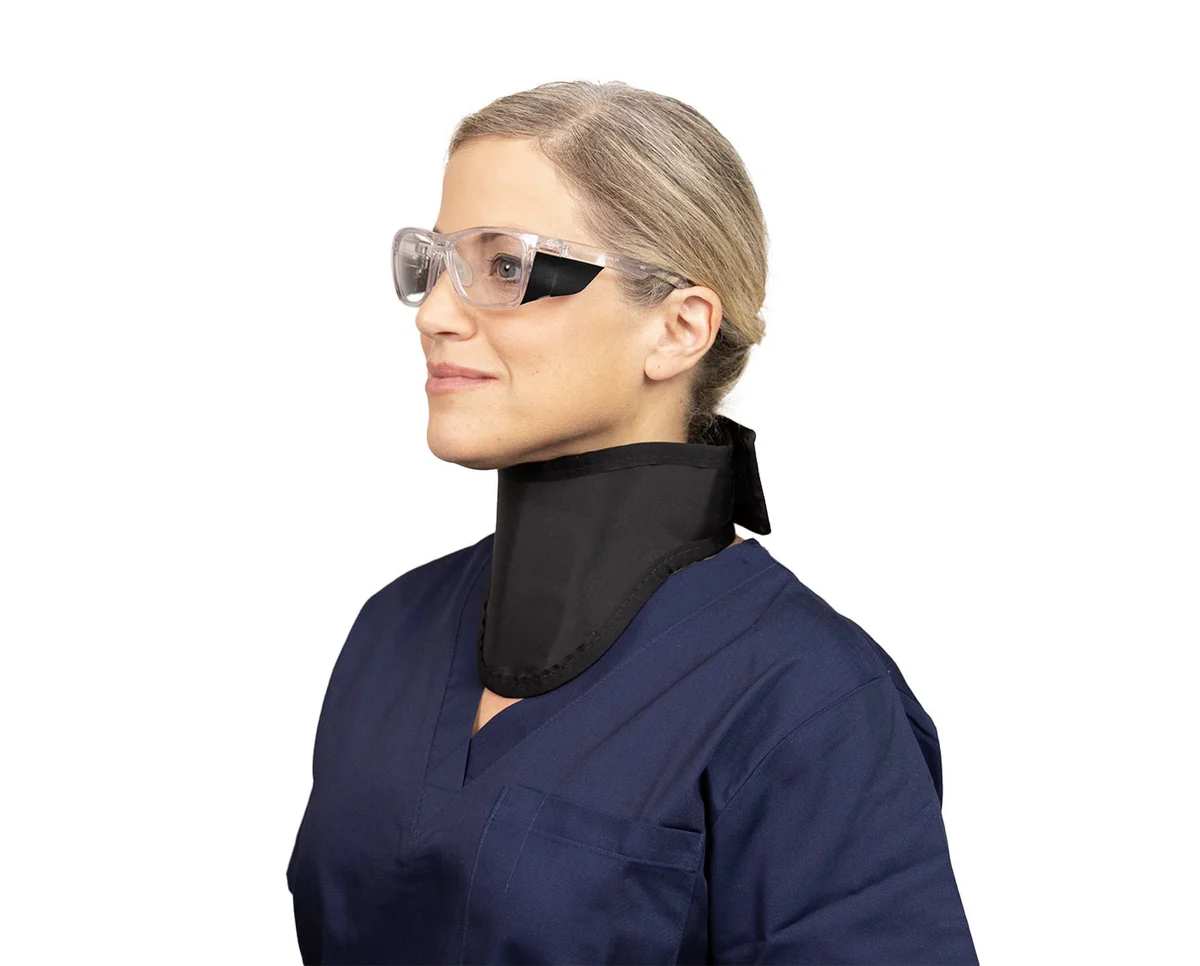

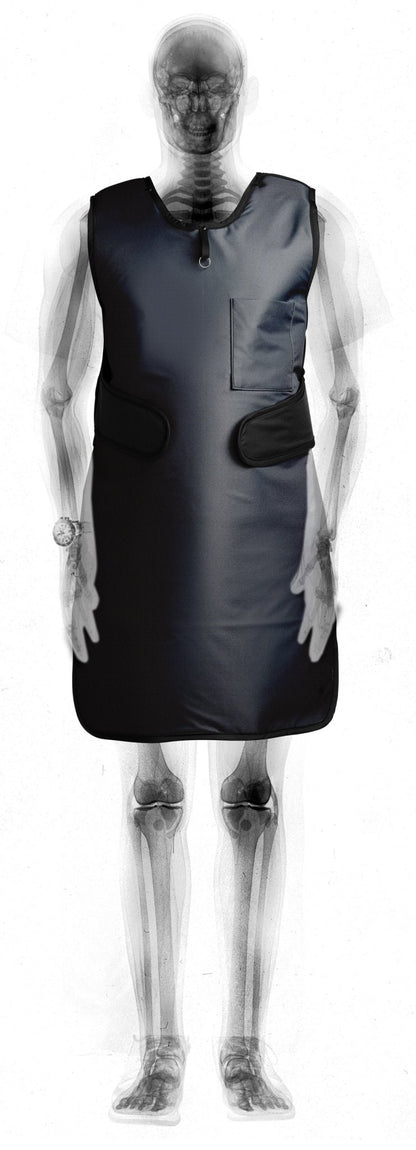

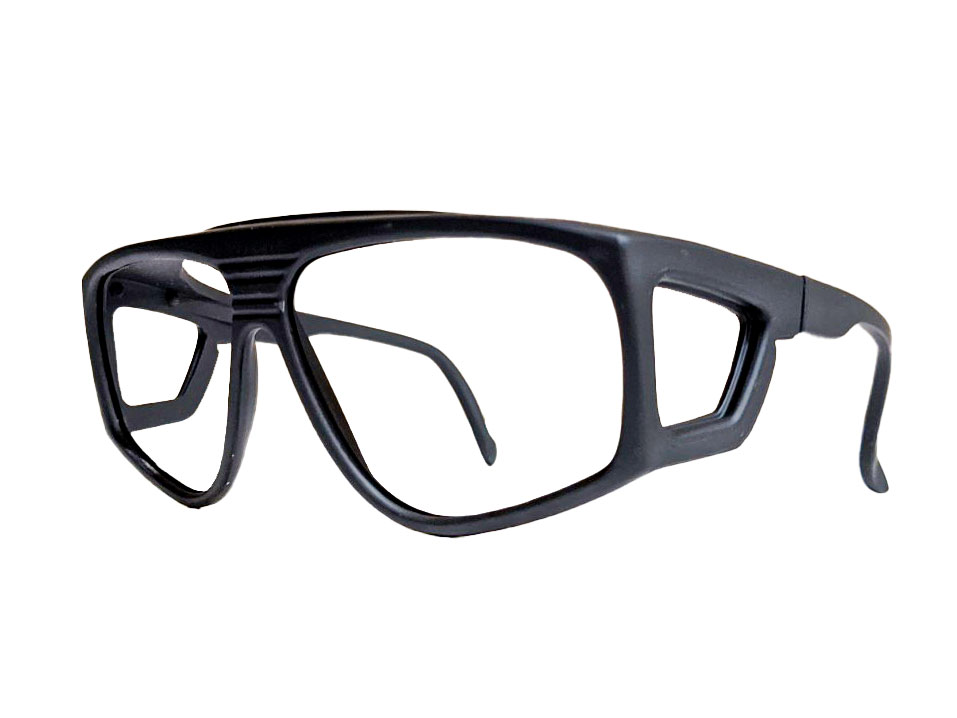

Apron timbal, thyroid shield, lead gloves, kacamata timbal, perisai pasien, bilik pelindung.

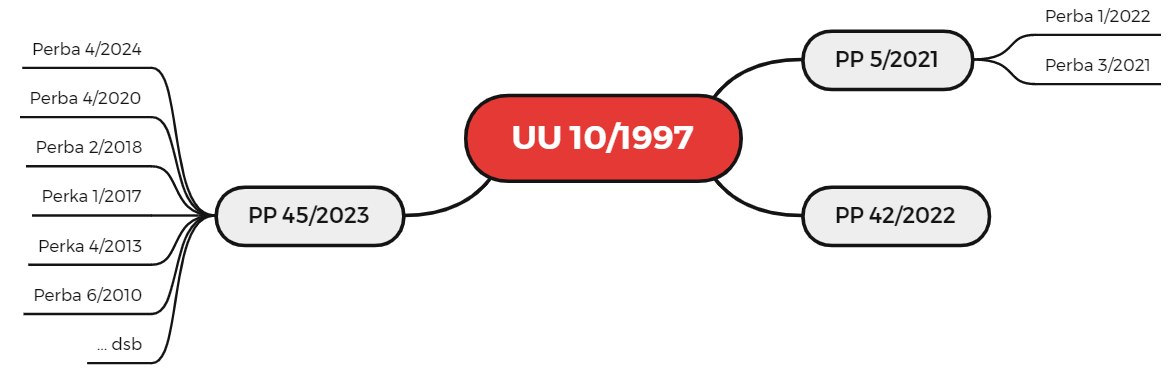

05 Perundang-undangan

UU No. 10/1997, PP 33/2007, PP 29/2008, PK BAPETEN, definisi & tanggung jawab.

06 Program Proteksi & Keselamatan

Komponen program, dokumen, pemantauan dosis, kesehatan, rekaman wajib.

07 Pengendalian Paparan Medik

Justifikasi, optimasi, DRL, prosedur keselamatan, radiologi intervensional.

08 Budaya Keselamatan Radiasi

Definisi, komitmen kepemimpinan, komunikasi, pelatihan, audit & review.

09 Sistem Manajemen & Organisasi

Struktur organisasi, persyaratan PPR, SIB, pembagian daerah kerja.

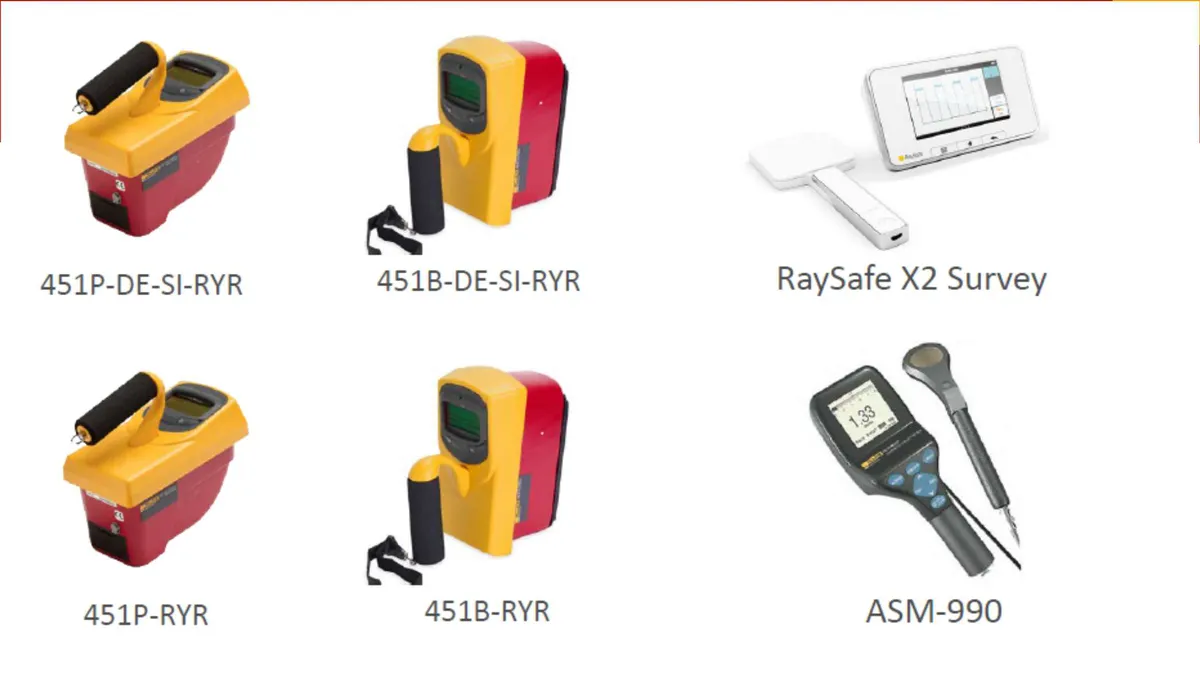

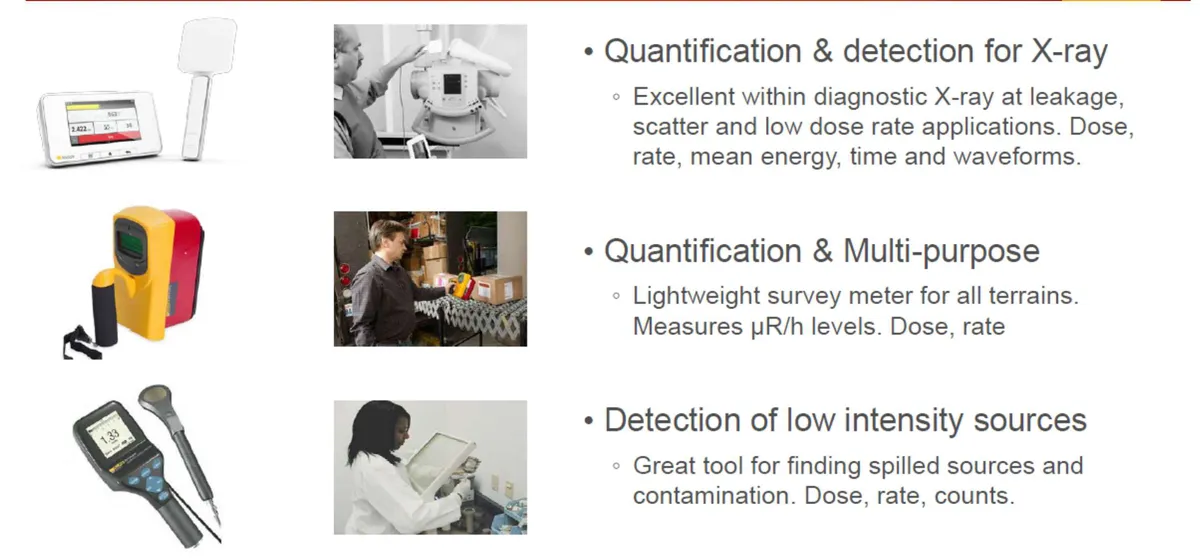

10 Praktik Surveymeter & Dosimeter

Jenis surveymeter, prosedur penggunaan, teknik survei, kalibrasi, interpretasi hasil.

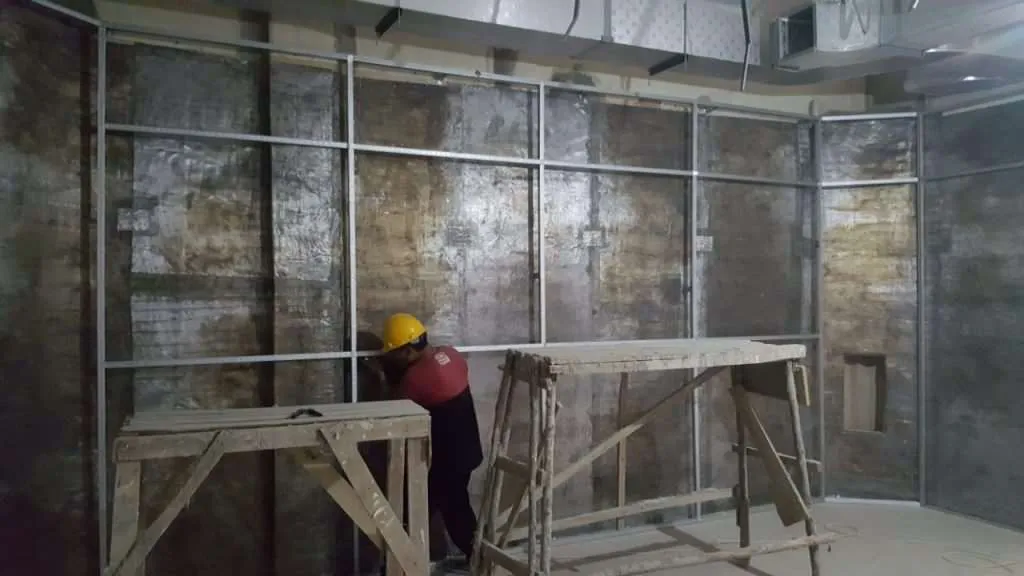

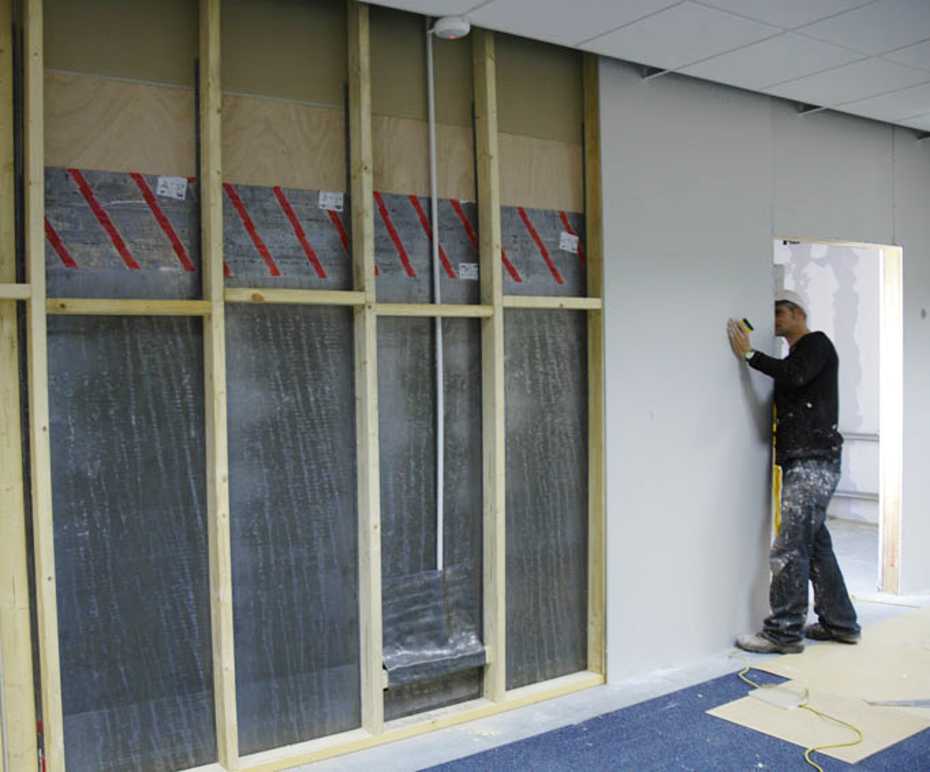

11 Desain Ruang X-Ray

Perencanaan layout, spesifikasi dinding, pintu, jendela, ventilasi, perlindungan struktural.

12 Bimbingan BALIS Online

Pendaftaran ujian SIB, jenis ujian, tips sukses ujian.

13 Bank Soal Latihan Ujian SIB

50+ soal pilihan ganda & essay dengan jawaban dan penjelasan lengkap.

Tips Membaca Buku Ini

Gunakan sidebar di sebelah kiri untuk navigasi antar bab. Setiap bab dilengkapi dengan gambar ilustrasi, tabel ringkasan, dan kotak catatan penting. Bab 13 berisi bank soal interaktif — klik tombol "Lihat Jawaban" untuk memeriksa pemahamanmu. Semoga lulus ujian SIB!

Bab 1

Fisika Radiasi Dasar

Memahami fisika radiasi adalah fondasi utama sebelum mempelajari proteksi radiasi. Bab ini membahas sifat dasar radiasi, mekanisme interaksi dengan materi, besaran & satuan, serta hukum pembalikan kuadrat jarak.

A. Definisi Radiasi

Radiasi adalah energi yang dipancarkan dan merambat dalam bentuk gelombang elektromagnetik atau partikel. Dalam konteks medis, yang menjadi perhatian utama adalah radiasi ionisasi — radiasi dengan energi cukup untuk melepaskan elektron dari atom, menyebabkan ionisasi.

Definisi Penting

Radiasi Ionisasi adalah radiasi dengan energi > 10 eV yang mampu mengionisasi atom/molekul. Contoh: sinar-X, sinar gamma, partikel alfa, beta, dan neutron.

B. Sifat Dasar Radiasi

Penetrasi: Kemampuan radiasi menembus materi. Sinar-X dan gamma memiliki daya tembus tinggi.
Ionisasi: Kemampuan radiasi melepaskan elektron dari atom, menyebabkan kerusakan sel.
Eksitasi: Radiasi menaikkan energi elektron tanpa melepaskannya.
Hamburan (Scattering): Perubahan arah radiasi akibat interaksi dengan materi.

C. Interaksi Radiasi dengan Materi

Terdapat 5 mekanisme utama interaksi radiasi ionisasi dengan materi. Untuk ujian SIB, fokus pada 2 mekanisme utama:

Mekanisme	Deskripsi	Energi Dominan	Aplikasi
Efek Fotolistrik	Foton diserap seluruhnya oleh elektron atom, elektron terlempar keluar. Berlaku: hv = E_binding + E_kinetik	< 50 keV (rendah)	Radiologi Diagnostik (20-150 keV)
Efek Compton	Foton bertabrakan dengan elektron bebas/lemah terikat, foton terhambur dengan energi lebih rendah.	0.1 - 10 MeV (menengah)	Terapi Radiasi
Produksi Pasangan	Foton >1.022 MeV menghasilkan pasangan elektron-positron di dekat inti atom.	> 1.022 MeV	Fisika nuklir
Hamburan Rayleigh	Foton terhambur tanpa kehilangan energi oleh elektron terikat kuat.	Sangat rendah	Spektroskopi
Efek Fotodisintegrasi	Foton >8 MeV diserap inti atom, memancahkan neutron atau partikel lain.	> 8 MeV	Fisika nuklir

Catatan Ujian

Efek Fotolistrik dominan pada radiologi diagnostik (energi 20-150 keV). Efek Compton dominan pada terapi radiasi. Hafalkan!

D. Besaran dan Satuan Radiasi

Besaran	Definisi	Satuan SI	Satuan Lama
Aktivitas (A)	Banyaknya peluruhan nuklir per satuan waktu A = dN/dt	Becquerel (Bq) = 1 peluruhan/detik	Curie (Ci) = 3.7 x 10¹⁰ Bq
Dosis Serap (D)	Energi radiasi yang diserap per unit massa jaringan D = dE/dm	Gray (Gy) = 1 J/kg	rad = 0.01 Gy
Dosis Ekuivalen (H_T)	Memperhitungkan faktor bobot radiasi (w_R) H_T = Σ(w_R x D_T,R)	Sievert (Sv)	rem = 0.01 Sv
Dosis Efektif (E)	Memperhitungkan sensitivitas jaringan (w_T) E = Σ(w_T x H_T)	Sievert (Sv)	rem

Faktor Bobot Radiasi (w_R)

Sinar-X, gamma, beta: w_R = 1

Neutron (tergantung energi): w_R = 5 - 20

Partikel alfa, fission fragments: w_R = 20

E. Hukum Pembalikan Kuadrat Jarak

Ini adalah prinsip paling dasar dan paling efektif dalam proteksi radiasi: JARAK adalah teman terbaik!

I₁ / I₂ = (d₂)² / (d₁)²

atau: I₂ = I₁ x (d₁ / d₂)²

Contoh: Jika jarak diperbesar 2x, intensitas menjadi 1/4. Jika jarak 3x, intensitas menjadi 1/9.

Analogi Sederhana

Bayangkan lampu senter di ruangan gelap. Semakin jauh kamu dari senter, semakin redup cahayanya. Radiasi bekerja dengan cara yang sama — jarak adalah pelindung alami terbaik tanpa biaya!

Point Penting untuk Ujian SIB

Efek Fotolistrik dominan pada energi < 50 keV (radiologi diagnostik)
Efek Compton dominan pada energi 0.1-10 MeV (terapi radiasi)
Satuan SI: Bq (aktivitas), Gray (dosis serap), Sievert (dosis ekuivalen/efektif)
wR sinar-X = 1, wR alfa = 20, wR neutron = 5-20
Jarak 2x → dosis turun 1/4. Jarak 3x → dosis turun 1/9.
Radiasi ionisasi: energi > 10 eV

F. Pemanfaatan Radiasi dalam Pencitraan Medik

Radiasi Pengion	Radiasi Non-Pengion

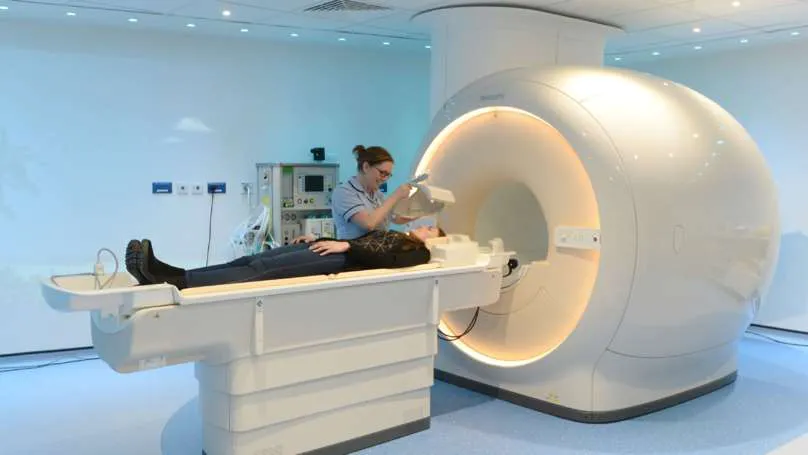

Radiografi Umum	MRI
Radiografi Fluoroskopi	USG (Ultrasonografi)

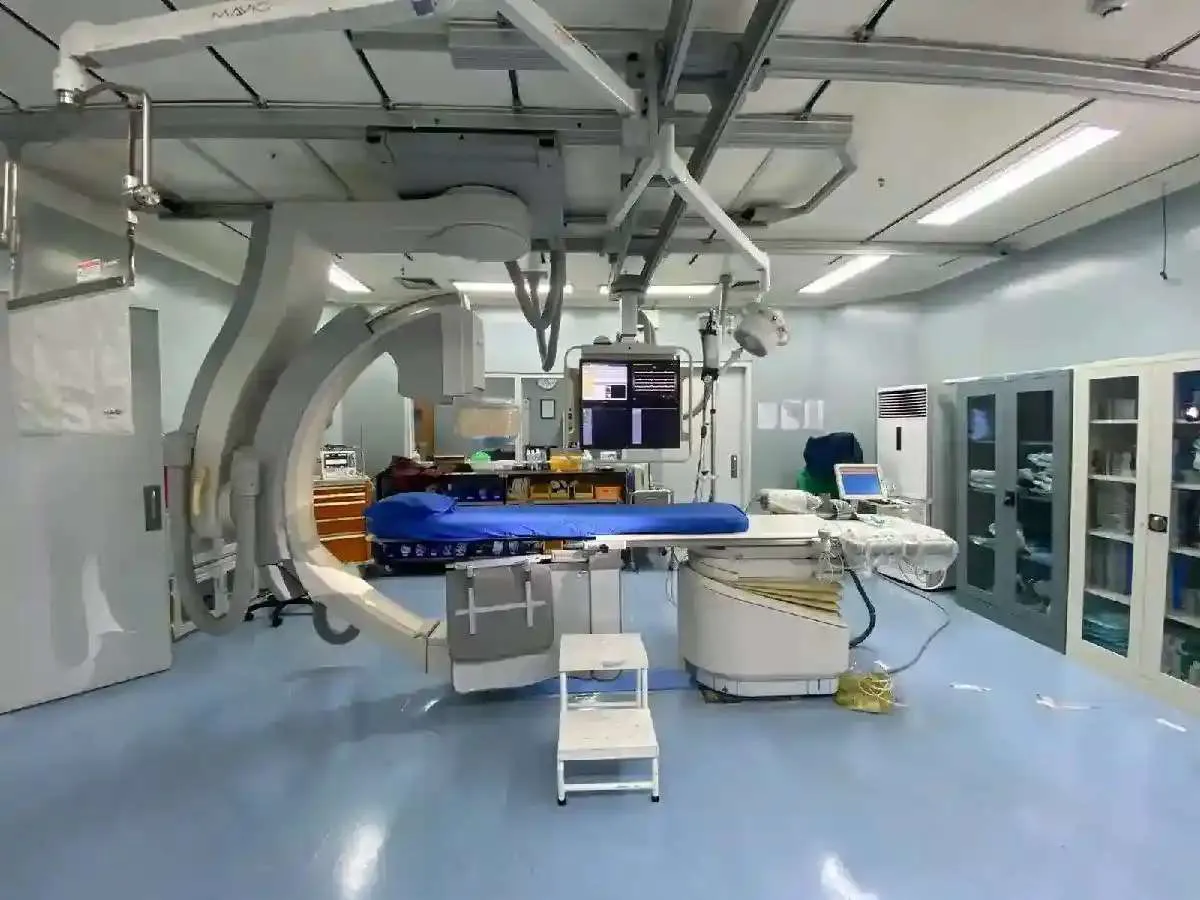

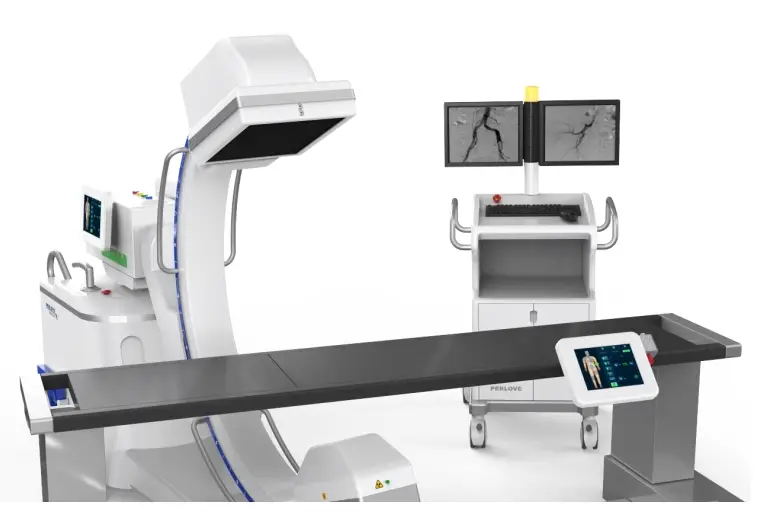

Fluoroskopi Intervensional	Optical Laser Imaging
Dental Intraoral
Panoramic & CBCT
CT Scan

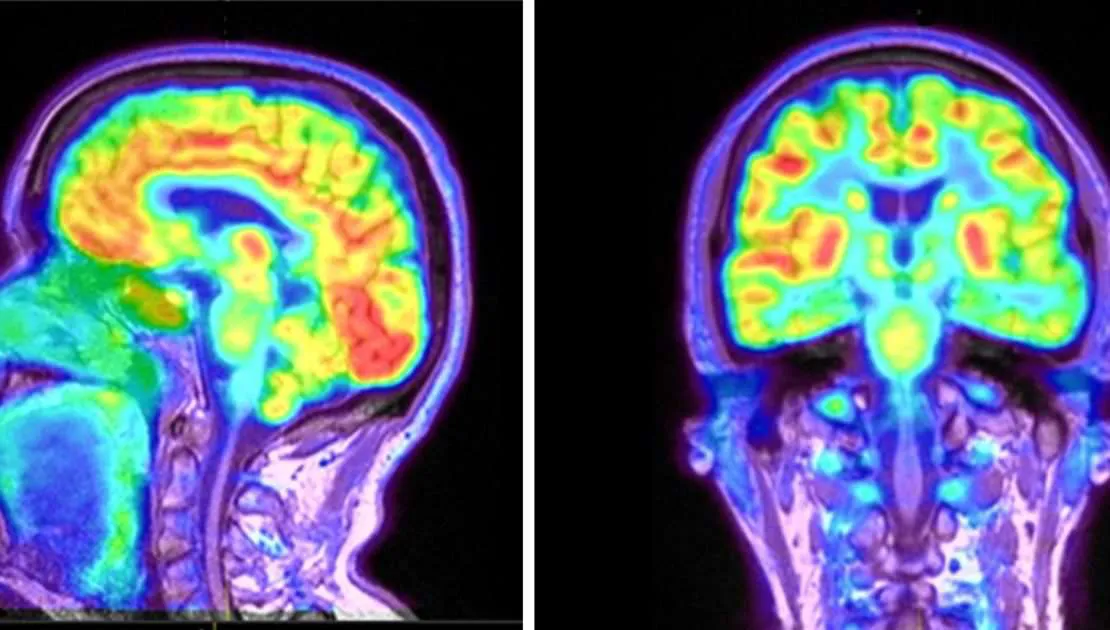

Kedokteran Nuklir (SPECT, PET)
Mammografi

Galeri Modalitas Radiologi

G. Pembentukan Sinar-X

Sinar-X dibentuk melalui dua proses utama di dalam tabung sinar-X:

Proses	Mekanisme	Karakteristik
Bremsstrahlung (Radiasi Rem)	Elektron diperlambat saat mendekati inti atom target. Energi kinetik elektron berubah menjadi foton sinar-X.	Spektrum energi kontinu (beragam). Menyumbang ~80% dari total sinar-X yang dihasilkan.
Sinar-X Karakteristik	Elektron menumbuk elektron kulit dalam atom target, menyebabkan kekosongan yang diisi oleh elektron dari kulit luar dengan memancarkan foton.	Spektrum energi diskrit (spesifik). Energi bergantung pada material target (misal: tungsten = 59.3 keV untuk K-alpha).

H. Komponen dan Spesifikasi Tabung Sinar-X

Tabung sinar-X adalah komponen utama pesawat radiologi. Pahami setiap komponennya untuk ujian:

Komponen	Fungsi	Spesifikasi Penting
Anoda (Target)	Menjadi target tumbukan elektron untuk menghasilkan sinar-X	Material: Tungsten-Rhenium (Z=74, titik leleh 3422C). Sudut target: 6-17 derajat. Harus: konduktor panas & listrik baik, titik leleh tinggi, Z tinggi.
Katoda (Filamen)	Memancarkan elektron melalui pemanasan (emisi termionik)	Material: Tungsten. Menghasilkan awan elektron yang dipercepat ke anoda.
Focal Spot	Area tumbukan elektron pada anoda	Ukuran: 0.1mm (mammografi) sampai >2.0mm (CT). Umum: 1.2mm (large) dan 0.6mm (small). Focal spot kecil = resolusi lebih baik.
Wadah Tabung	Perlindungan radiasi, listrik, termal, dan fisik	Casing baja dilapisi timah. Diisi minyak mineral (isolator listrik + pendingin). Expansi belows untuk kompensasi pemuaian.
Filtrasi	Menyaring sinar-X energi rendah yang tidak berguna	Filtrasi inheren (jendela tabung) + filtrasi tambahan (Al/Cu). Total filtrasi minimal: 2.5mm Al untuk 70-100 kVp.
Kolimator	Membatasi area medan sinar-X	Mengurangi paparan area yang tidak perlu. Mematuhi aturan 2% leakage di 1m dari focal spot.

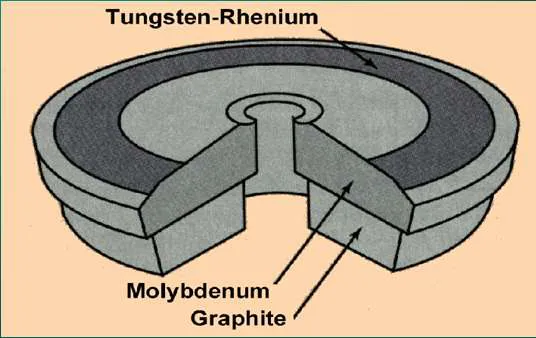

Anode Target — Struktur Anoda (Tungsten-Rhenium, Molibdenum, Graphite)

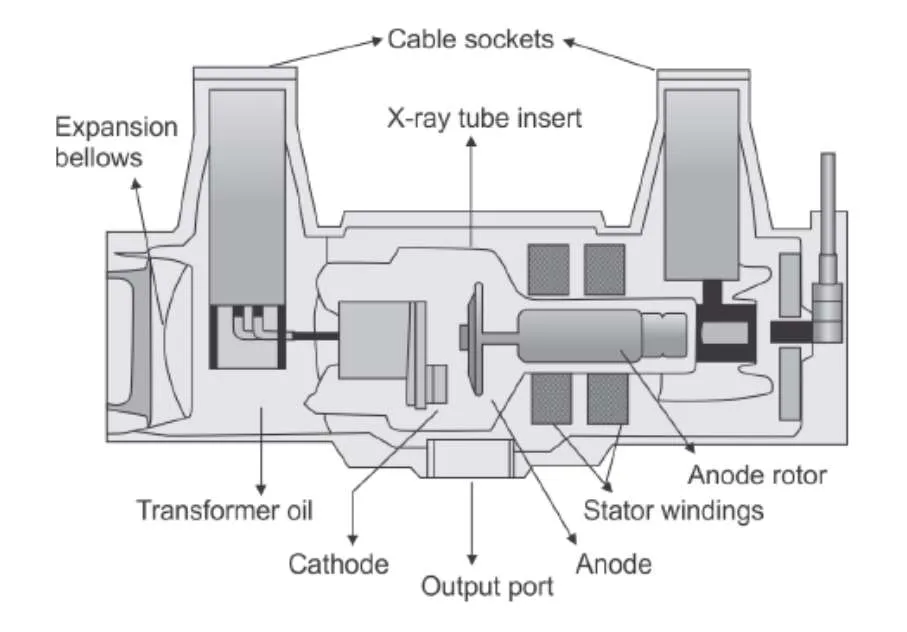

X-Ray Tube Housing — Potongan Tabung Sinar-X

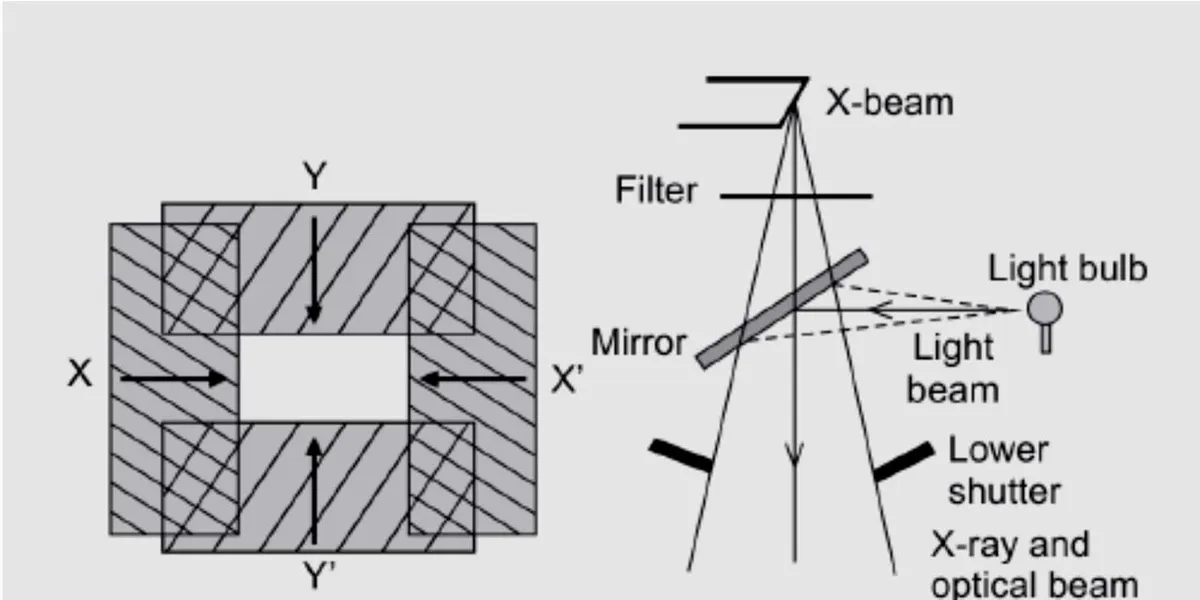

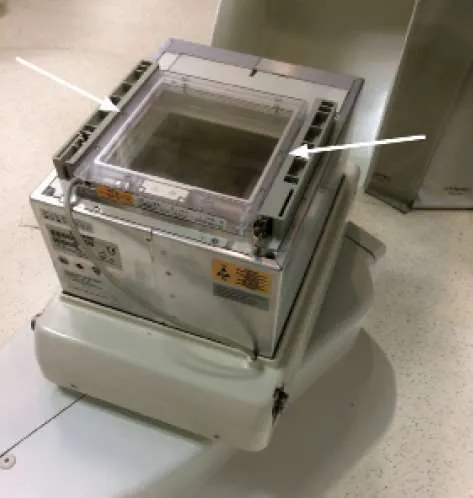

Collimator — Kolimator - Beam Restrictor

I. Faktor Eksposi dan AEC

kVp (KiloVolt peak): Menentukan energi/penetrasi sinar-X. kVp tinggi = penetrasi lebih dalam, kontras lebih rendah.
mAs (miliAmpere-detik): Menentukan jumlah foton sinar-X. mAs tinggi = lebih banyak foton = gambar lebih gelap.
Waktu Eksposi: Durasi paparan. Berkaitan langsung dengan mAs (mAs = mA x waktu).
AEC (Automatic Exposure Control): Sistem yang menghentikan paparan otomatis ketika detektor menerima dosis yang cukup untuk menghasilkan citra optimal.

Point Penting untuk Ujian SIB

Tabung sinar-X maksimal 150 kV untuk radiografi
Focal spot: 0.6mm (small) dan 1.2mm (large) untuk radiografi umum

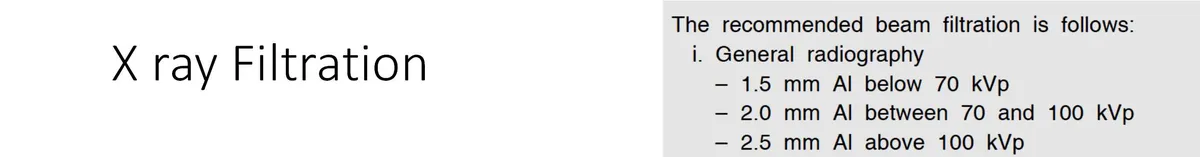

Filtrasi minimal 2.5mm Al untuk 70-100 kVp
Kolimator membatasi medan sinar-X, mengurangi dosis pasien
AEC menghentikan eksposi otomatis berdasarkan sinyal dari ionisasi chamber

J. Satuan Dosis per Modalitas Pencitraan

Setiap modalitas pencitraan menggunakan satuan dosis yang berbeda sesuai karakteristiknya:

Modalitas	Satuan Dosis	Keterangan
Radiografi / Dental	ESAK (mGy)	Entrance Surface Air Kerma - dosis di permukaan masuk pasien
Fluoroskopi	Total Kerma (mGy) & DAP (Gy.cm2)	DAP = Dose Area Product, mengukur total energi per luas area
Mammografi	INAK (mGy)	Incident Air Kerma
CT Scan	CTDIvol (mGy) & DLP (mGy.cm)	CTDIvol = dosis per irisan. DLP = dosis total sepanjang scan
Kedokteran Nuklir	Well Type Chamber	Pengukuran aktivitas sumber radiofarmaka

DRL Radiografi — DRL BAPETEN - Radiografi Umum

DRL Fluoroskopi — DRL BAPETEN - Fluoroskopi

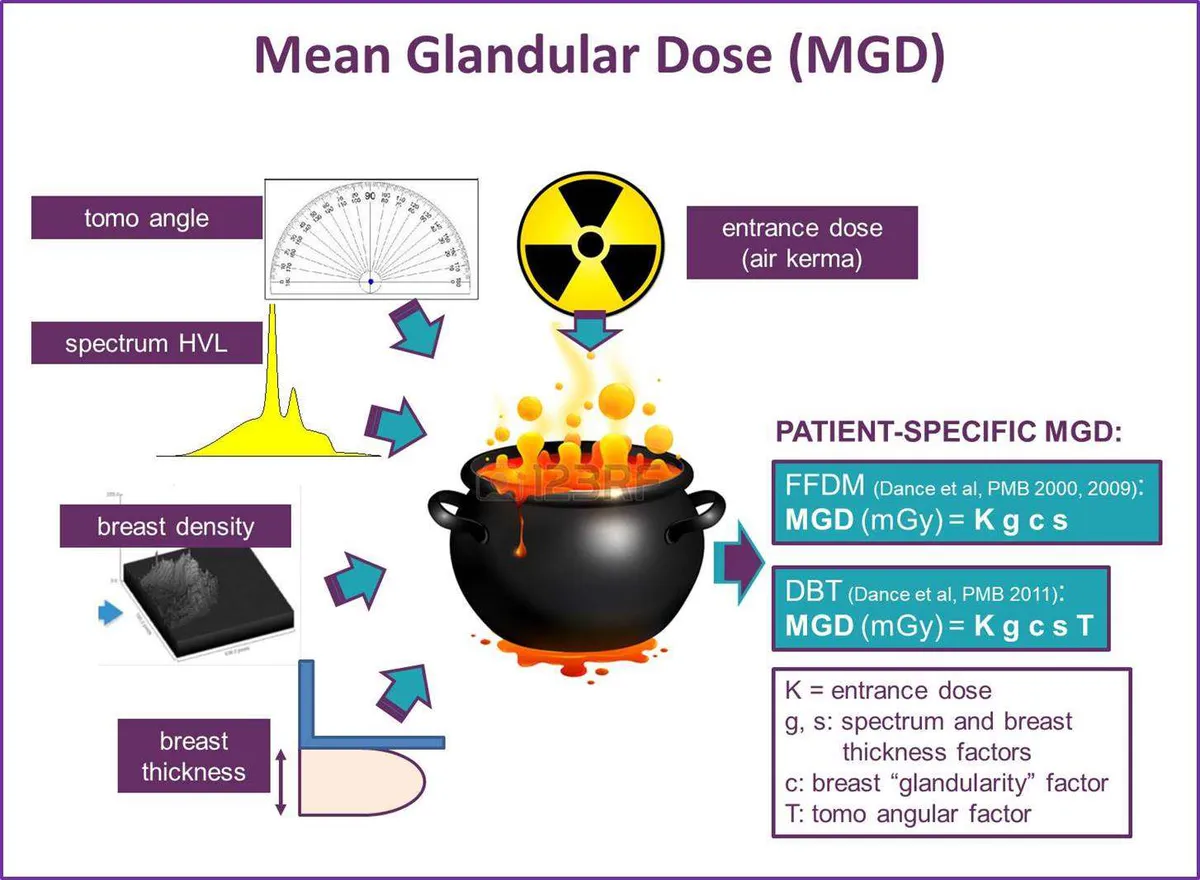

DRL Mammografi — DRL BAPETEN - Mammografi

DRL Kedokteran Nuklir — DRL BAPETEN - Kedokteran Nuklir

DRL (Diagnostic Reference Level) - Wajib Hafal

DRL adalah nilai acuan dosis diagnostik yang ditetapkan BAPETEN. Bukan batas maksimal, tapi indikator bahwa parameter eksposi perlu dievaluasi jika melebihi DRL. DRL berlaku untuk pasien dewasa standar.

Radiografi Gigi: Intraoral 3.5 mGy, Panoramic 4.0 mGy
Radiografi Umum: Tergantung organ (lihat tabel DRL BAPETEN)
Fluoroskopi: DAP 50-100 Gy.cm2 per prosedur
CT Scan: CTDIvol bervariasi per region (Kepala 60mGy, Thorax 15mGy, Abdomen 15mGy)

K. Perkembangan Satuan Dosimetri

Satuan	Simbol	Konversi	Keterangan
Rontgen	R	1 R = 2.58 x 10-4 C/kg	Satuan paparan radiasi di udara (sinar-X/gamma)
Gray	Gy	1 Gy = 100 rad = 1 J/kg	Satuan dosis serap (SI). Menggantikan rad.
Sievert	Sv	1 Sv = 100 rem	Satuan dosis ekuivalen & efektif (SI). Memperhitungkan efek biologis.

Hubungan Besaran Dosis

H (Sv) = wR x D (Gy)

Dosis Ekuivalen = Faktor Bobot Radiasi x Dosis Serap

E (Sv) = wT x H

Dosis Efektif = Faktor Bobot Jaringan x Dosis Ekuivalen

Bab 2

Dasar Proteksi Radiasi

Prinsip ALARA (As Low As Reasonably Achievable) adalah fondasi dari semua upaya proteksi radiasi. Tiga prinsip utama — Waktu, Jarak, dan Perlindungan — harus dikuasai oleh setiap pekerja radiasi.

A. Tiga Prinsip Dasar Proteksi Radiasi (ALARA)

1. WAKTU (Time)

Kurangi waktu paparan sebanyak mungkin.

Dosis Total = Laju Dosis x Waktu

Semakin singkat waktu paparan, semakin kecil dosis yang diterima.

2. JARAK (Distance)

Jauhkan diri dari sumber radiasi.

Dosis ∝ 1/(Jarak)²

Jarak 2x = dosis 1/4. Jarak 3x = dosis 1/9.

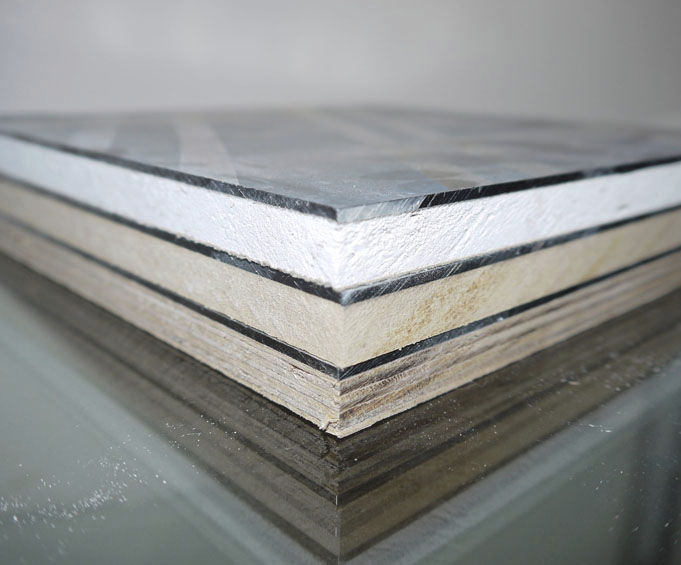

3. PERLINDUNGAN (Shielding)

Gunakan bahan penyerap/pelindung yang sesuai:

Sinar-X / gamma: Timbal (Pb), beton, baja
Neutron: Air, parafin, polietilen, beton boron
Partikel beta: Plastik, akrilik, aluminium tipis

B. Batas Dosis (Dose Limits)

Berdasarkan Peraturan BAPETEN, batas dosis untuk pekerja radiasi adalah:

Jenis Paparan	Batas Dosis per Tahun
Pekerja Radiasi (dewasa)	20 mSv (rata-rata 5 tahun)
Pekerja Radiasi (mata)	150 mSv
Pekerja Radiasi (kulit)	500 mSv
Pekerja Radiasi (tangan/kaki)	500 mSv
Pekerja Radiasi (< 18 th)	6 mSv
Pekerja Radiasi (hamil)	1 mSv untuk janin
Umum publik	1 mSv
Pasien radiologi	Tanpa batas (justifikasi)

Penting untuk Diingat!

Batas dosis untuk pekerja radiasi hamil: maksimum 1 mSv untuk seluruh kehamilan (biasanya 9 bulan). Wanita hamil harus segera melaporkan kehamilannya kepada Pengawas Proteksi Radiasi.

C. Zona Kerja Radiasi

Zona	Laju Dosis	Karakteristik
Zona Bebas (Free Area)	< 0.5 μSv/jam	Tidak ada pembatasan khusus, area umum.
Zona Terbatas (Controlled Area)	> 7.5 μSv/jam	Akses dibatasi, wajib dosimeter, pelatihan khusus.
Zona Tinggi (High Radiation Area)	> 25 μSv/jam	Akses sangat dibatasi, izin khusus, pengawasan ketat.

D. Tiga Pilar Sistem Proteksi Radiasi (ICRP)

1. JUSTIFIKASI

Setiap praktik yang melibatkan paparan radiasi harus menghasilkan manfaat bersih yang cukup untuk menimbulkan kerugian yang ditimbulkan oleh paparan radiasi. Tidak ada praktik radiasi yang diizinkan tanpa justifikasi.

2. OPTIMASI (ALARA)

Semua paparan radiasi harus dijaga serendah mungkin dengan mempertimbangkan faktor ekonomi dan sosial. Gunakan teknik terbaik, peralatan terbaik, dan prosedur terbaik.

3. BATASAN DOSIS

Dosis individu tidak boleh melebihi batas yang ditetapkan oleh otoritas regulasi (BAPETEN). Batasan ini untuk mencegah efek deterministik dan membatasi risiko stokastik.

E. Jenis Paparan Radiasi

Paparan Eksternal: Radiasi dari sumber di luar tubuh (sinar-X, gamma, neutron). Dikurangi dengan waktu, jarak, dan perisai.
Paparan Internal: Radionuklida masuk ke dalam tubuh melalui inhalasi, ingestasi, atau penetrasi kulit. Dikurangi dengan ventilasi, APD, prosedur kerja aman.
Paparan Medik: Paparan yang disengaja pada pasien untuk tujuan diagnosis atau terapi.
Paparan Potensial: Paparan yang mungkin terjadi akibat kecelakaan atau kondisi tidak normal.

Point Penting untuk Ujian SIB

ALARA = As Low As Reasonably Achievable
Batas dosis pekerja dewasa: 20 mSv/tahun (rata-rata 5 tahun), maks 50 mSv/tahun
Batas dosis hamil: 1 mSv untuk seluruh kehamilan
Batas dosis publik: 1 mSv/tahun
3 pilar ICRP: Justifikasi, Optimasi, Batasan Dosis
Zona Terbatas: laju dosis > 7.5 μSv/jam

F. Nilai Batas Dosis (NBD) Detail per Organ

Selain dosis efektif, BAPETEN juga menetapkan batas dosis untuk organ spesifik:

Organ/Jaringan	NBD per Tahun
Organ/Jaringan	Pekerja Radiasi	Masyarakat Umum
Dosis Efektif	20 mSv/tahun (rata-rata 5 th), max 50 mSv/th	1 mSv/tahun
Lensa Mata	150 mSv/tahun	15 mSv/tahun
Kulit / Tangan & Kaki	500 mSv/tahun	50 mSv/tahun

Pembatas Dosis Rumah Sakit

Rumah Sakit menetapkan pembatas dosis 0,15 x NBD:

Pekerja radiasi: 3 mSv/tahun (0,15 x 20 mSv)
Masyarakat umum: 0,15 mSv/tahun (0,15 x 1 mSv)
Dicek melalui hasil TLD (Thermoluminescent Dosimeter)

G. Jenis Dosimeter dan Perbandingan

Jenis	Tipe	Mekanisme	Kelebihan	Kekurangan

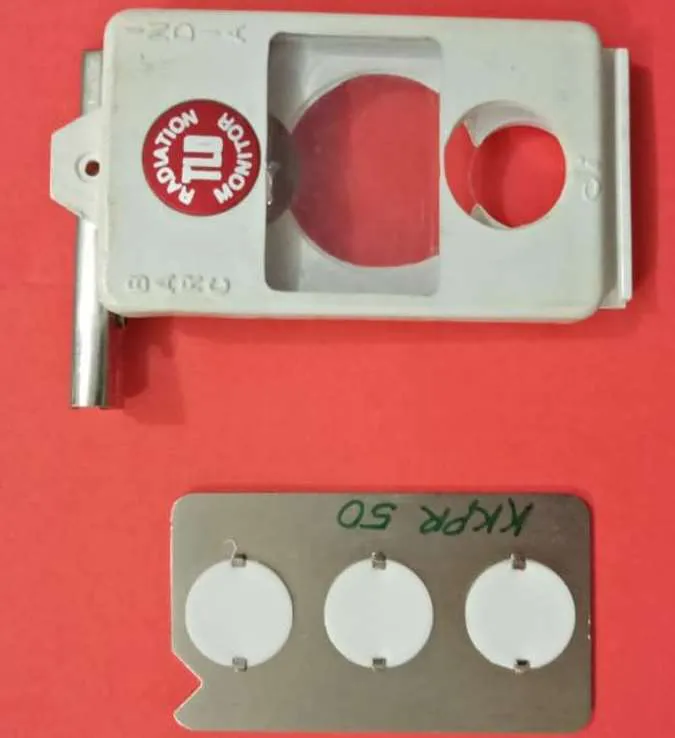

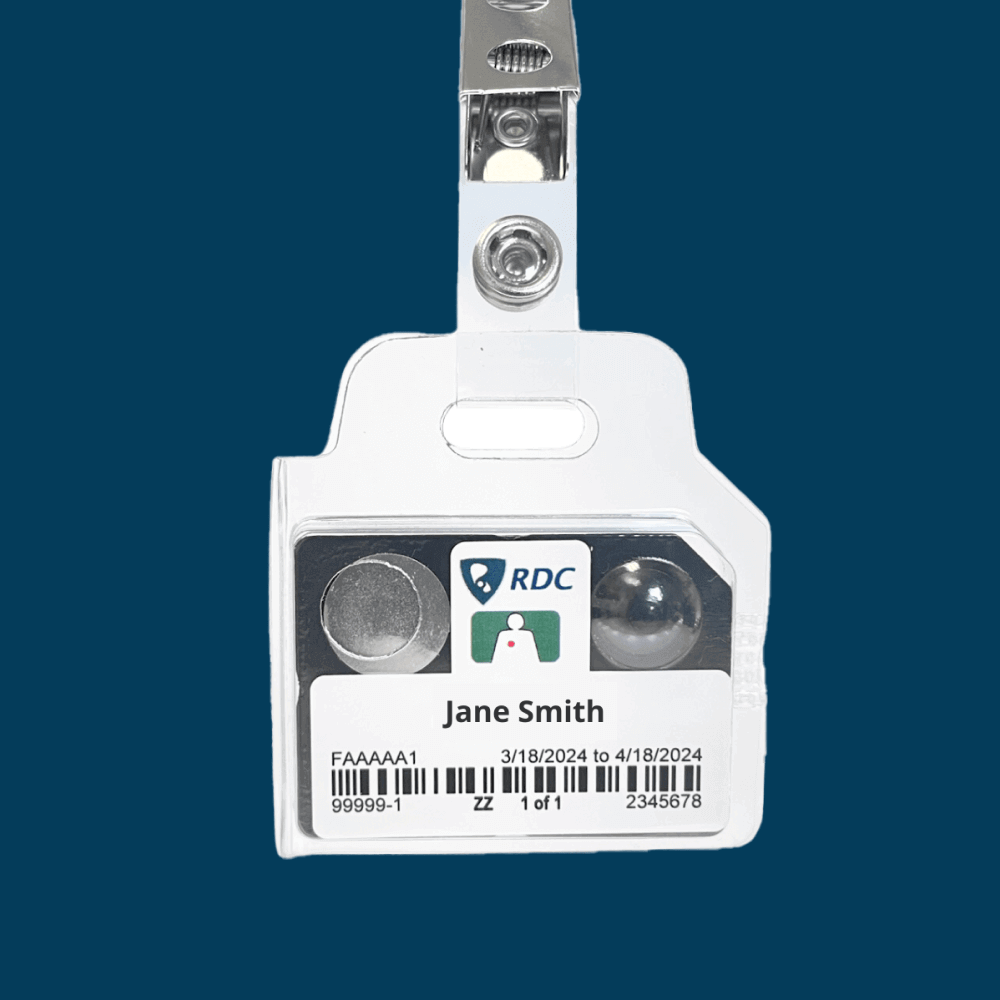

TLD	Pasif	Material memancarkan cahaya saat dipanaskan (termoluminesensi)	Akurasi baik, murah, standar BAPETEN	Perlu proses baca, tidak real-time
OSLD	Pasif	Material memancarkan cahaya saat distimulasi optik (laser)	Dapat dibaca ulang, sensitivitas tinggi	Lebih mahal dari TLD

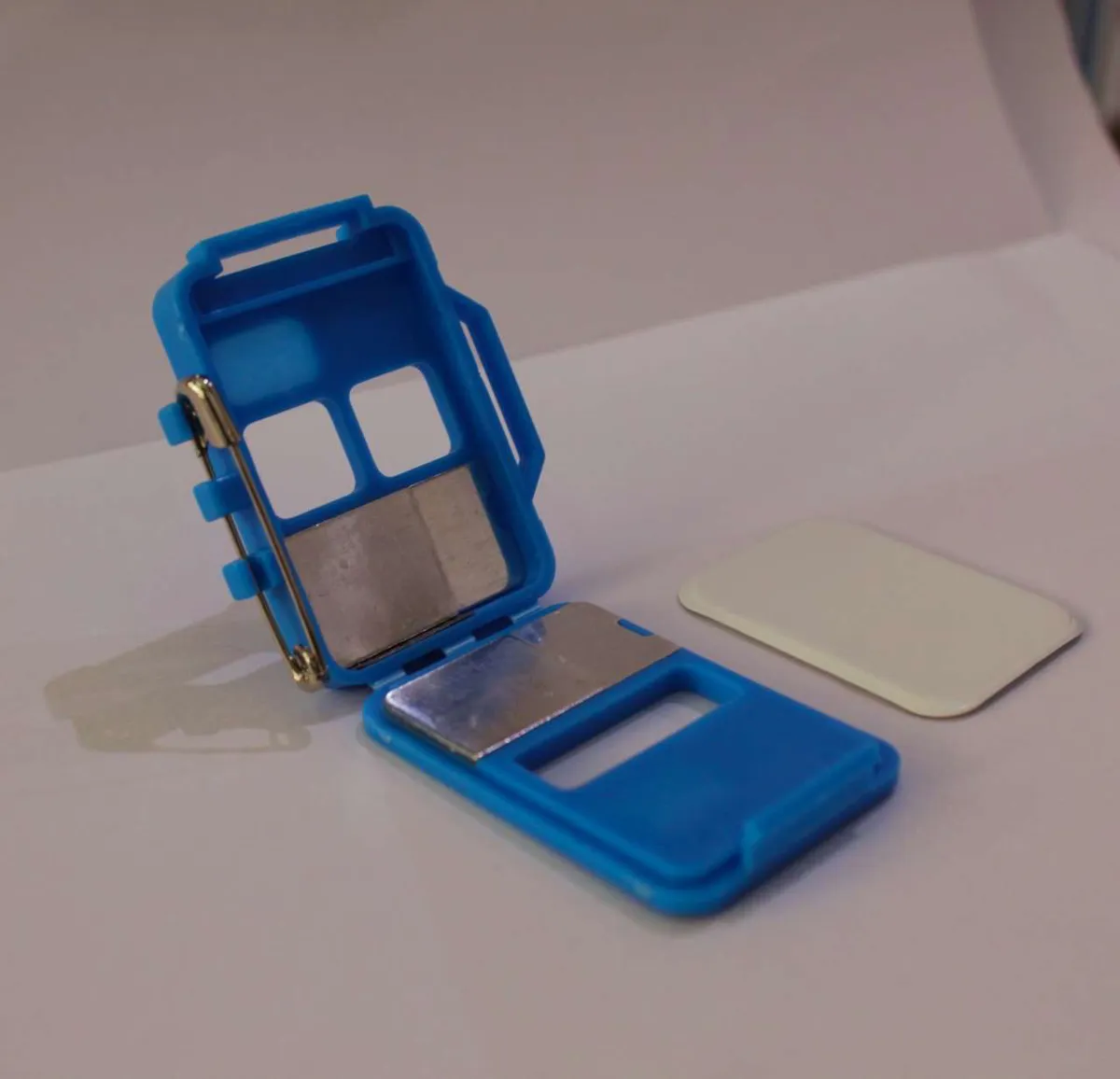

Film Badge	Pasif	Film berubah warna akibat paparan radiasi	Visual, bisa identifikasi jenis radiasi	Dipengaruhi suhu/kelembaban, tidak bisa baca ulang
EPD	Aktif	Detektor elektronik menampilkan dosis real-time	Real-time, alarm dosis tinggi, bisa baca langsung	Perlu charging, lebih mahal, perlu kalibrasi rutin
Pocket Dosimeter	Aktif	Kamar ionisasi mini yang bisa dibaca langsung	Instant reading, portable	Kapasitas terbatas, perlu di-reset

H. Pengujian dan Kalibrasi Peralatan Radiasi

Peralatan radiasi wajib diuji secara berkala sesuai regulasi BAPETEN. Tiga jenis pengujian utama:

Jenis Uji	Kapan Dilakukan	Frekuensi	Yang Terlibat
Acceptance Test	Saat alat pertama kali terinstal	Sekali (pertama kali alat datang)	Kepala Instalasi, PPR, Radiografer, Teknisi/Vendor
Monitoring Test	Pemeriksaan parameter dasar rutin	Daily & setiap 2-3 bulan	Radiografer, Fisikawan Medis
Annual Test	Pengujian parameter vital tahunan	Setiap tahun	Fisikawan Medis (dengan pertimbangan kualitas citra dari Radiolog)

Testing & Kalibrasi - Wajib Hafal

Acceptance Test: Pertama kali alat datang, kolaborasi dengan vendor
Monitoring Test: Daily & 2-3 bulanan, oleh Radiografer + Fisikawan Medis
Annual Test: Tahunan, oleh Fisikawan Medis
Setelah repair atau tube replacement wajib uji ulang sebelum digunakan
Semua hasil pengujian wajib didokumentasikan

I. Shielding Ruangan - Spesifikasi Material

Shielding adalah perlindungan fisik berupa material penyerap radiasi yang dipasang pada dinding, pintu, dan jendela ruang radiologi:

Material	Ketebalan	Aplikasi
Timbal (Pb)	2 mm	Radiografi umum - pintu, jendela, dinding
Timbal (Pb)	3-4 mm	CT Scan - perlindungan lebih tinggi
Dinding Bata / Beton	20-30 cm	Dinding utama ruang radiologi

Shielding Construction — Proses Konstruksi Shielding Ruangan

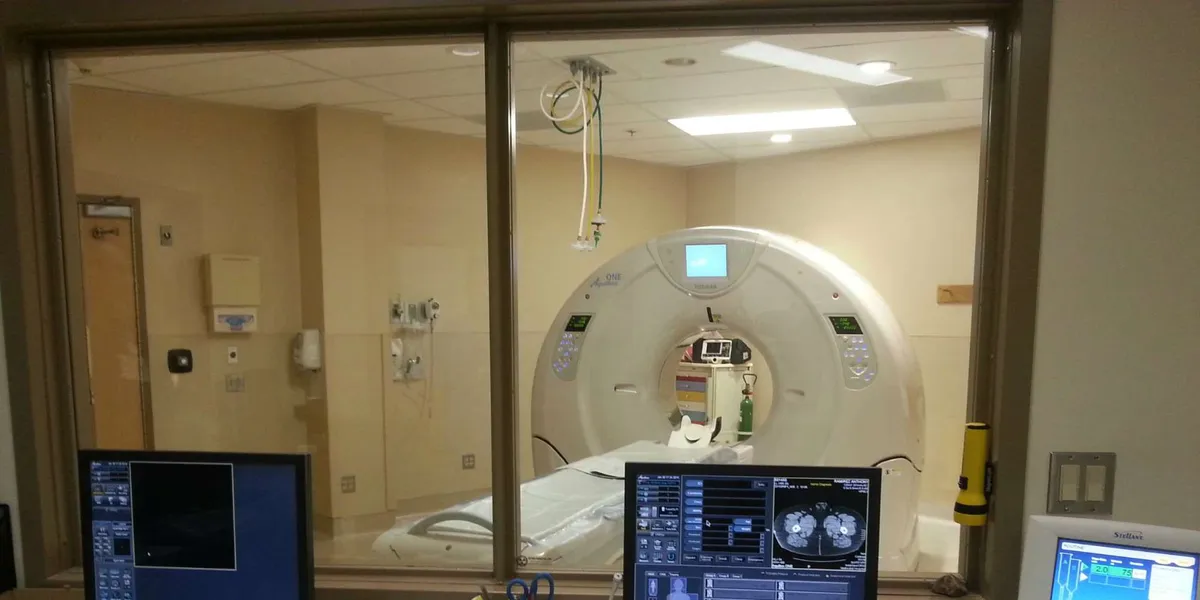

CT Room Layout — Layout & Pengukuran Ruangan CT Scan

Ambang Batas Pengukuran Ruangan

Untuk keamanan ruangan, pastikan tidak ada area yang melebihi 0,15 μSv/jam.

Asumsi: 8 jam kerja x 5 hari/minggu x 52 minggu = 2.000 jam kerja/tahun

0,15 μSv/jam x 2.000 jam = 300 μSv/tahun = 0,3 mSv/tahun (masih di bawah pembatas RS untuk masyarakat umum 0,15 mSv/tahun per area, perlu diperhatikan occupancy factor)

J. Implementasi Proteksi Radiasi oleh PPR

PPR (Petugas Proteksi Radiasi) memiliki 4 tanggung jawab utama dalam implementasi proteksi:

No	Aspek	Detail
1	Pengawasan Penggunaan APD	Memastikan pekerja menggunakan apron timbal, thyroid shield, dan APD lainnya sesuai prosedur
2	Monitoring Kepatuhan	Evaluasi kepatuhan pekerja terhadap prosedur keselamatan, penggunaan dosimeter, SOP, dan quality control alat
3	Evaluasi Paparan Kerja	Penilaian dosis radiasi pekerja melalui dosimeter dan pengukuran area, memastikan dosis di bawah batas maksimum
4	Pembinaan Keselamatan	Pelatihan, sosialisasi, simulasi kedaruratan, dan edukasi untuk meningkatkan kesadaran pekerja

Program Proteksi Radiasi di Fasilitas Kesehatan

Program Proteksi Radiasi: Sistem pengendalian meliputi organisasi, monitoring dosis, QA, pelatihan, dan penanggulangan kedaruratan
Budaya Keselamatan Radiasi: Sikap dan perilaku yang menempatkan keselamatan sebagai prioritas melalui kepatuhan prosedur dan pelaporan insiden
Optimisasi Proteksi Pasien: Kualitas citra optimal dengan dosis rendah menggunakan parameter tepat, AEC, teknologi digital
Pencegahan Kecelakaan Radiasi: Pengendalian operasional, QC alat, pelatihan, prosedur keselamatan, program tanggap darurat

K. Pembagian Daerah Kerja Radiasi

Fasilitas radiologi dibagi menjadi Daerah Pengendalian dan Daerah Supervisi berdasarkan tingkat paparan:

Daerah	Kriteria	Pengawasan
Daerah Pengendalian	Laju dosis > 7,5 μSv/jam (1/4 dari NBD pekerja) Akses terbatas, hanya pekerja berwenang	Pemantauan ketat, APD wajib, dosimeter wajib, tanda peringatan radiasi
Daerah Supervisi	Laju dosis 2,5 - 7,5 μSv/jam Akses lebih terbuka tapi tetap diawasi	Pemantauan rutin, tidak wajib APD, perlu kesadaran proteksi

Bab 3

Efek Biologi Radiasi

Memahami bagaimana radiasi merusak sel tubuh dan jaringan adalah kunci untuk menghargai pentingnya proteksi radiasi. Efek biologi radiasi dibagi menjadi dua kategori utama: deterministik dan stokastik.

A. Mekanisme Kerusakan Radiasi pada Sel

Mekanisme Langsung

Radiasi langsung mengenai dan merusak molekul kritis dalam sel, terutama DNA. Partikel bermuatan (alfa, beta) dan neutron lebih efektif menyebabkan kerusakan langsung karena ionisasi padat (high LET).

Mekanisme Tidak Langsung

Radiasi mengionisasi molekul air (H₂O) dalam sel, menghasilkan radikal bebas (OH•, H•, e^-_aq). Radikal bebas ini sangat reaktif dan merusak DNA, protein, dan membran sel. Mekanisme ini dominan untuk radiasi dengan LET rendah seperti sinar-X dan gamma.

B. Efek Deterministik vs Efek Stokastik

Aspek	EFEK DETERMINISTIK	EFEK STOKASTIK
Ambang Batas	Ada ambang batas dosis tertentu	Tidak ada ambang batas
Severitas	Meningkat seiring dengan dosis	Tidak bergantung pada dosis
Probabilitas	Pasti terjadi jika melebihi ambang	Meningkat seiring dosis
Contoh	Radiodermatitis, katarak, kerusakan organ, kematian	Kanker, leukemia, efek genetik (mutasi)
Ambang Umum	> 100 mSv untuk paparan akut	Tidak ada (asumsi LNT)

Konsep LNT (Linear No-Threshold)

Asumsi bahwa tidak ada dosis "aman" untuk efek stokastik. Setiap dosis memiliki risiko. Risiko kanker ≈ 5% per Sv untuk paparan keseluruhan tubuh. Risiko leukemia ≈ 0.5% per Sv.

C. Efek Deterministik Spesifik

Efek	Ambang Dosis	Deskripsi
Radiodermatitis	> 2-3 Gy akut	Kemerahan, pengelupasan kulit, ulserasi.
Katarak	0.5-2 Gy (fraksionasi)	Kerusakan lensa mata, dapat menyebabkan kebutaan.
Sterilitas Sementara	0.15-2 Gy (testis)	Penurunan spermatogenesis.
Sterilitas Permanen	> 3.5-6 Gy (testis), > 2.5-6 Gy (ovarium)	Kerusakan permanen sel germinal.
Depresi Sumsum Tulang	> 0.5 Gy	Penurunan sel darah putih, merah, trombosit.
Sindrom Gastrointestinal	> 6-10 Gy	Mual, muntah, diare, dehidrasi.
Sindrom Pulmonal	> 8-10 Gy	Edema paru, pneumonia.
Sindrom Serebrovaskular	> 20 Gy	Gangguan neurologis, kematian dalam jam-hari.
LD_50/60	3-5 Gy tanpa perawatan	Dosis yang menyebabkan kematian 50% populasi dalam 60 hari.

D. Faktor yang Mempengaruhi Efek Biologi

Linear Energy Transfer (LET): Energi yang diserap per unit panjang lintasan. LET tinggi (alfa, neutron) lebih berbahaya per Gy.
Relative Biological Effectiveness (RBE): Perbandingan dosis sinar-X dengan jenis radiasi lain untuk efek yang sama.
Faktor Dosis: Dosis tinggi = efek lebih parah.
Faktor Waktu: Dosis akut (sekaligus) lebih berbahaya dari dosis kronis (terbagi).
Faktor Volume: Volume jaringan yang terpapar lebih besar = efek lebih parah.
Faktor Usia: Sel-sel yang membelah cepat (embrio, anak) lebih sensitif.
Faktor Jenis Sel: Sel sumsum tulang, usus, gonad paling sensitif. Sel otot, saraf kurang sensitif.

E. Respons Jaringan terhadap Radiasi

Klasifikasi radiosensitivitas sel menurut Bergonie dan Tribondeau (1906):

Sel semakin radiosensitif jika: tingkat pembelahan tinggi, tingkat diferensiasi rendah, masa mitosis lama.

Jaringan Paling Sensitif

Sumsum tulang
Usus
Gonad
Lensa mata
Kulit
Tiroid

Jaringan Kurang Sensitif

Otot
Saraf
Otak
Ginjal
Hati

Faktor Radiosensitivitas Oksigen (OER)

OER = Dosis hipoksik / Dosis oksik untuk efek yang sama

Sel yang teroksidasi (oksigenasi baik) lebih sensitif terhadap radiasi. Untuk sinar-X, OER sekitar 2.5 - 3.

Bab 4

Peralatan Proteksi Radiasi

Peralatan proteksi radiasi (APD) adalah pelindung terakhir setelah prinsip waktu dan jarak diterapkan. Memahami jenis, spesifikasi, dan cara pemakaian APD sangat penting untuk keselamatan pekerja dan pasien.

A. Apron Timbal (Lead Apron)

Apron timbal adalah pelindung tubuh utama yang terbuat dari karet timbal (Pb rubber) atau material timbal bebas (lead-free).

Apron Timbal (Lead Apron) - Pelindung tubuh utama untuk pekerja radiasi

Spesifikasi Apron Timbal

Ketebalan standar: 0.25 mm Pb untuk sinar-X diagnostik, 0.35-0.5 mm Pb untuk intervensional.
Efisiensi penyinaran: 0.25 mm Pb menyaring ~90% sinar-X pada 75 kVp.
Cakupan: Harus menutupi dari leher hingga lutut.
Pemeriksaan: Periksa secara berkala (setiap 6-12 bulan) dengan fluoroskopi untuk deteksi keretakan.
Penyimpanan: Jangan dilipat — gantung saja untuk mencegah keretakan.

Pemakaian Apron Timbal pada Pasien - Pastikan cakupan dari leher hingga lutut

B. Pelindung Tiroid (Thyroid Shield)

Thyroid Shield - Pelindung kelenjar tiroid yang sangat radiosensitif

Kelenjar tiroid sangat radiosensitif.
Ketebalan: 0.25-0.5 mm Pb.
Wajib digunakan saat prosedur intervensional atau fluoroskopi.

C. Sarung Tangan Timbal (Lead Gloves)

Ketebalan: 0.25-0.5 mm Pb.
Digunakan saat tangan berada dalam berkas radiasi (prosedur intervensional).
Tetap sebisa mungkin hindari tangan masuk ke berkas utama!

D. Kacamata Pelindung (Lead Glasses)

Kacamata Timbal (Lead Glasses) - Minimal 0.5 mm Pb ekuivalen untuk melindungi lensa mata

Mata dan lensa sangat sensitif terhadap radiasi.
Kaca timbal minimal 0.5 mm Pb ekuivalen.
Katarak radiasi dapat terjadi pada dosis > 0.5-2 Gy (fraksionasi).

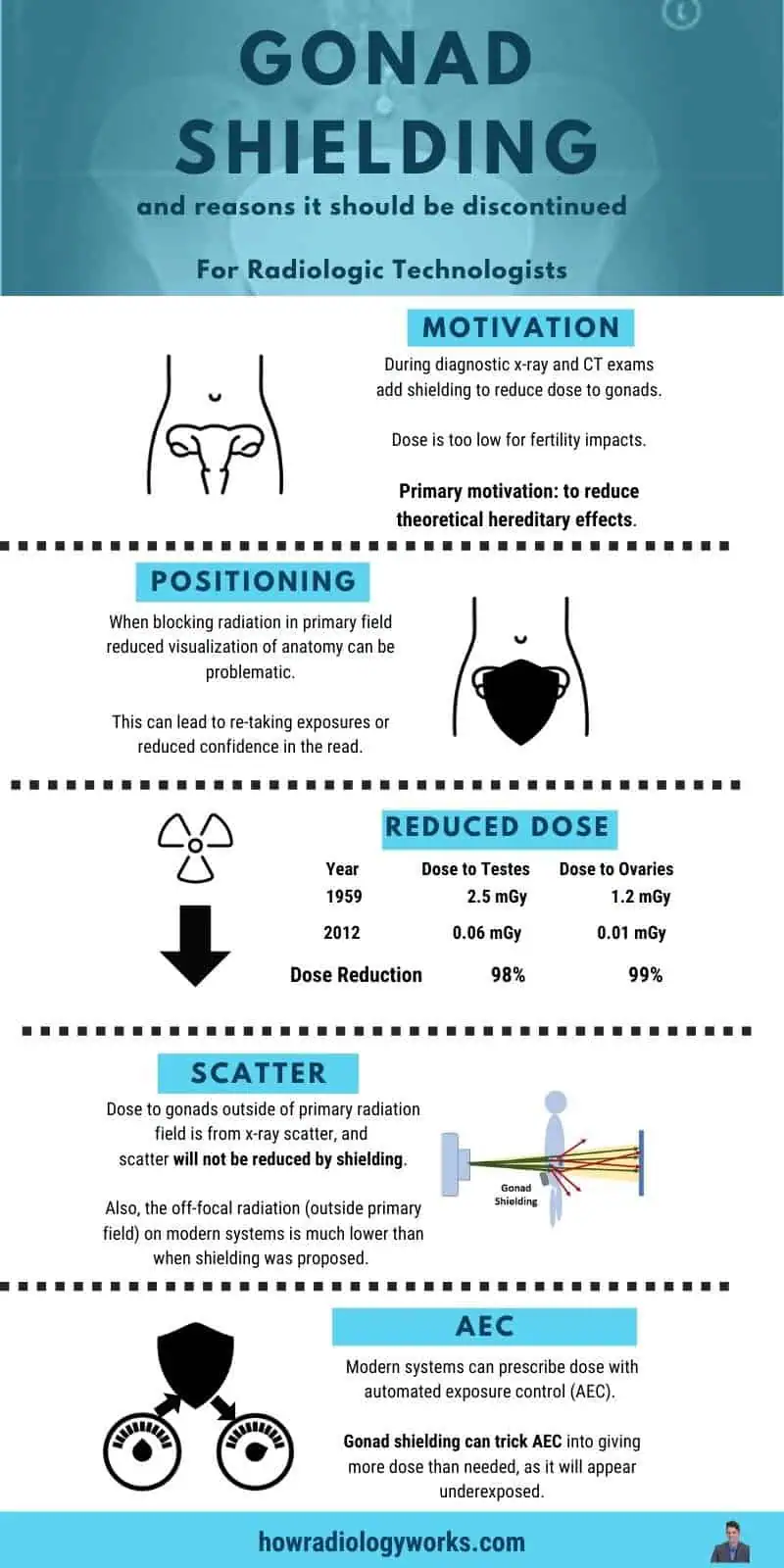

E. Pelindung Gonad (Gonad Shield)

Gonad Shielding - Digunakan untuk pasien, terutama anak-anak dan usia reproduktif

Digunakan untuk pasien, terutama anak-anak dan usia reproduktif.
Hanya digunakan jika tidak menghalangi area yang diperiksa.
Ketebalan: 0.25-0.5 mm Pb.

F. Bilik Pelindung (Protective Barrier)

Pemasangan Lead Lining pada Dinding Ruang X-Ray - Standar minimal 1.5 mm Pb untuk bilik kontrol

Panel Radiation Shielding - Lapisan timbal dalam dinding untuk proteksi radiasi

Bilik pelindung pada ruang kontrol radiografi harus memenuhi persyaratan:

Dinding: Beton minimal 20 cm atau timbal 1-2 mm Pb (tergantung beban kerja).
Jendela: Kaca timbal minimal 1.5-2.0 mm Pb ekuivalen.
Pintu: Timbal minimal 1.5 mm Pb, dengan interlock atau tanda peringatan.
Tinggi dinding: Minimal 2 meter.

Standar Ketebalan Perisai (BAPETEN)

Bilik kontrol: Minimal 1.5 mm Pb atau ekuivalen
Dinding ruang CT: 2.0-2.5 mm Pb ekuivalen
Dinding ruang intervensional: 2.0-3.0 mm Pb ekuivalen
Pintu: Sama dengan dinding yang dilindungi

G. Perisai Pasien

Perisai gonad: Untuk melindungi organ reproduksi pasien.
Perisai payudara: Untuk pasien wanita muda.
Perisai tiroid: Untuk pasien anak.
Perisai mata: Untuk pasien saat pemeriksaan CT kepala.

H. Surveymeter - Karakteristik dan Spesifikasi

Surveymeter adalah alat deteksi dan pengukuran laju dosis radiasi di area kerja. Pemilihan surveymeter harus sesuai kebutuhan:

Parameter	Yang Harus Dipertimbangkan
Definisi Dosis	Air Kerma / Ambient Dose Equivalence - Gy / R / rad / Sv / rem / Counts
Respons Energi	Sesuai kebutuhan: Diagnostic X-ray / Nuclear Med / Therapy / NDT / Nuclear Power
Ketidakpastian Pengukuran	Acceptable measurement uncertainties sesuai standar
Sensitivitas	Sesuai jenis radiasi: gamma/X-ray, beta, atau alpha
Waktu Respons	Kecepatan pembacaan stabil
Audio/Alarm	Sound upon radiation detection & alarm levels yang dapat disetel
Durabilitas	Ketahanan terhadap kondisi lingkungan kerja
Ergonomi	Ukuran, berat, kemudahan penggunaan
Konektivitas	Kemampuan penyimpanan data dan export

Survey Meter Lineup — Berbagai Jenis Survey Meter

Survey Meter Areas — Area Penggunaan Survey Meter

I. Jenis Dosimeter dan Fungsinya

Ada dua kategori utama dosimeter berdasarkan cara pembacaannya:

Kategori	Jenis	Cara Kerja	Penggunaan
Pasif (dibaca setelah paparan)	TLD	Pelepasan cahaya saat dipanaskan (termoluminesensi)	Monitoring dosis pekerja standar BAPETEN
	OSLD	Stimulasi optik (laser) untuk pelepasan energi cahaya	Dosimeter modern, bisa dibaca ulang
	Film Badge	Perubahan warna film akibat paparan	Identifikasi jenis radiasi
	TLD Ring	TLD dalam bentuk cincin	Monitoring dosis tangan (prosedur intervensi)
Aktif (real-time)	EPD	Detektor elektronik dengan display digital	Prosedur berisiko tinggi, alarm otomatis
Aktif (real-time)	Pocket Dosimeter	Kamar ionisasi mini, baca langsung	Pengecekan cepat, portable

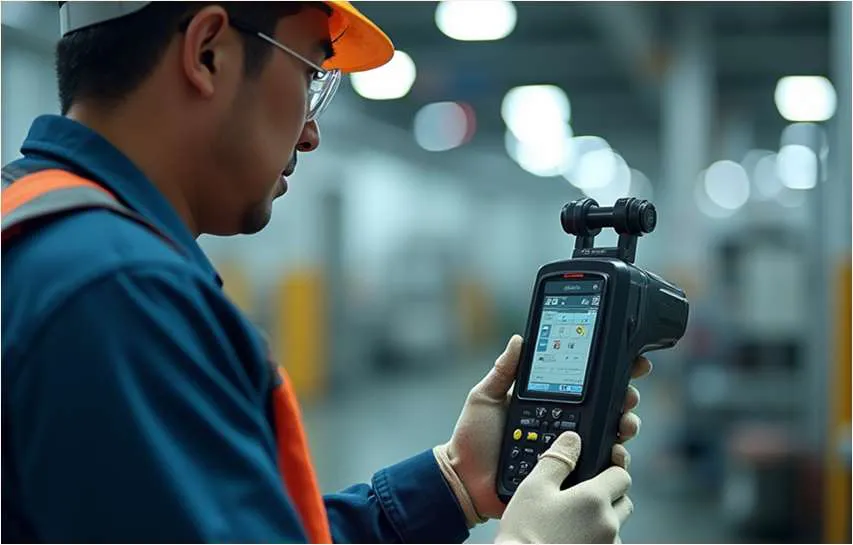

Dosimeter Types — Jenis-jenis Dosimeter Personal

J. Prosedur Penggunaan APD dan Shielding

Aspek	Prosedur
Penggunaan APD	Apron, thyroid shield, sarung tangan, dan kacamata harus digunakan sesuai prosedur dan kondisi risiko paparan. Periksa kondisi sebelum digunakan.
Penempatan Shielding	Ditempatkan di area paparan primer dan hambur dengan material penyerap seperti timbal dan beton. Perhatikan arah sinar langsung dan radiasi hambur.
Pemeriksaan Kondisi Alat	Pemeriksaan visual dan fluoroskopi untuk mendeteksi kerusakan (retakan, sobekan) pada apron timbal agar efektivitas tetap optimal.
Penyimpanan Alat Proteksi	Digantung (bukan dilipat) untuk mencegah retakan timbal. Dosimeter dan alat ukur disimpan di tempat aman, kering, dan terkontrol suhunya.

K. Quality Control dan Kalibrasi

Pemeliharaan alat proteksi dan ukur radiasi meliputi 4 aspek utama:

No	Kegiatan	Detail
1	Pemeriksaan Apron Timbal	Pemeriksaan berkala menggunakan visual dan fluoroskopi untuk mendeteksi retakan dan sobekan
2	Kalibrasi Alat Ukur	Kalibrasi berkala oleh laboratorium terakreditasi untuk memastikan akurasi pengukuran
3	Uji Kebocoran Radiasi	Pengujian kebocoran di sekitar tabung sinar-X dan ruang radiologi menggunakan survey meter dengan batas aman regulasi
4	Verifikasi Fungsi Alat	Pemeriksaan efektivitas shielding, fungsi dosimeter, alarm EPD, dan kondisi APD sebelum dan selama penggunaan

Uji Kebocoran — Prosedur Pengukuran Kebocoran Tabung Sinar-X

Peralatan Proteksi - Wajib Hafal untuk Ujian

APD utama: Apron timbal (0,25-0,5 mm Pb eq), Thyroid Shield (0,5 mm Pb eq), Kacamata timbal
Dosimeter pasif standar BAPETEN: TLD
Dosimeter aktif real-time: EPD (Electronic Personal Dosimeter)
Apron timbal disimpan dengan cara digantung, bukan dilipat
Surveymeter harus dikalibrasi oleh laboratorium terakreditasi
Pemeriksaan apron: visual + fluoroskopi untuk deteksi retakan
Uji kebocoran tabung: batas aman 0,15 μSv/jam (atau 1 mGy/jam di 1m dari focal spot)

Bab 5

Perundang-undangan Ketenaganukliran

Memahami hierarki peraturan ketenaganukliran di Indonesia sangat penting untuk ujian SIB. Bab ini membahas UU, PP, PK BAPETEN, definisi penting, dan tanggung jawab setiap tingkatan.

A. Hierarki Peraturan Ketenaganukliran di Indonesia

1. UU No. 10 Tahun 1997 tentang Ketenaganukliran

Dasar hukum utama pengaturan ketenaganukliran di Indonesia. Mengatur tentang pemanfaatan tenaga nuklir, keselamatan radiasi, dan keamanan sumber radioaktif.

2. PP No. 33 Tahun 2007

Tentang Keselamatan Radiasi Pengion dan Keamanan Sumber Radioaktif. Mengatur batas dosis, pemantauan, dan tanggung jawab.

3. PP No. 29 Tahun 2008

Tentang Perizinan Pemanfaatan Sumber Radiasi Pengion dan Bahan Nuklir. Mengatur jenis izin, persyaratan, dan prosedur.

4. Peraturan Kepala BAPETEN

Peraturan teknis yang mengatur detail operasional keselamatan.

Peraturan Kepala BAPETEN Penting

PK BAPETEN No. 4/2013: Proteksi dan Keselamatan Radiasi
PK BAPETEN No. 8/2011 (dicabut): Keselamatan Radiasi Pesawat Sinar-X
PK BAPETEN No. 16/2014: Surat Izin Bekerja Petugas Tertentu (SIB)
PK BAPETEN No. 9/2011: Uji Kesesuaian Pesawat Sinar-X
PK BAPETEN No. 6/2010: Pemantauan Kesehatan Pekerja Radiasi

B. Peraturan Kepala BAPETEN tentang Keselamatan Radiasi Pesawat Sinar-X

Peraturan ini mengatur seluruh aspek penggunaan pesawat sinar-X radiologi diagnostik dan intervensional:

BAB I: Ketentuan Umum — definisi, ruang lingkup, tujuan
BAB II: Tanggung Jawab Keselamatan Radiasi — Pemegang Izin, Penyelenggara PPR, Personil
BAB III: Persyaratan Keselamatan Radiasi — fasilitas, pesawat sinar-X, personil
BAB IV: Penerapan Proteksi Radiasi — paparan kerja, paparan medik, paparan potensial
BAB V: Persyaratan Teknis Pesawat Sinar-X — spesifikasi, kendali mutu
BAB VI: Kecelakaan Radiasi — identifikasi, penanganan, pelaporan
BAB VII: Rekaman dan Laporan

C. Definisi Penting dalam Peraturan

Pemegang Izin

Orang/badan yang telah menerima izin pemanfaatan tenaga nuklir dari BAPETEN.

Pekerja Radiasi

Orang yang bekerja di instalasi radiologi dan diperkirakan menerima dosis > dosis umum (1 mSv).

Petugas Proteksi Radiasi (PPR)

Petugas yang ditunjuk Pemegang Izin dan dinyatakan mampu oleh BAPETEN.

Personil

Setiap orang yang bekerja dalam penggunaan pesawat sinar-X (pekerja radiasi maupun non-pekerja radiasi).

Paparan Kerja

Paparan yang diterima oleh Pekerja Radiasi.

Paparan Medik

Paparan yang diterima pasien sebagai bagian dari diagnosis atau terapi.

Paparan Potensial

Paparan yang tidak diharapkan tetapi mungkin terjadi akibat kecelakaan.

Nilai Batas Dosis

Dosis terbesar yang diizinkan BAPETEN tanpa menimbulkan efek genetik dan somatik.

D. Tanggung Jawab Pemegang Izin

Berdasarkan Pasal 11 Peraturan BAPETEN, Pemegang Izin bertanggung jawab untuk:

Mewujudkan tujuan Keselamatan Radiasi
Menyediakan, melaksanakan, dan mendokumentasikan program Proteksi dan Keselamatan Radiasi
Membentuk dan menetapkan Penyelenggara Proteksi dan Keselamatan Radiasi
Menyediakan Personil sesuai tujuan penggunaan pesawat sinar-X
Menetapkan dan mengevaluasi Personil sebagai Pekerja Radiasi
Memfasilitasi pelatihan Proteksi dan Keselamatan Radiasi
Menyelenggarakan pemantauan kesehatan Pekerja Radiasi
Menyelenggarakan pemantauan radiasi di daerah kerja
Menyelenggarakan pemantauan dosis Pekerja Radiasi
Menyediakan perlengkapan Proteksi Radiasi
Menetapkan prosedur dengan semua pihak terkait Keselamatan Radiasi
Memelihara Rekaman yang terkait dengan Keselamatan Radiasi

E. Tugas dan Tanggung Jawab PPR

UNTUK UJIAN: Hafalkan Tugas PPR!

Berdasarkan Pasal 15 Peraturan BAPETEN, PPR memiliki tugas dan tanggung jawab:

Membuat dan memutakhirkan program Proteksi dan Keselamatan Radiasi
Memantau aspek operasional Proteksi dan Keselamatan Radiasi
Memastikan ketersediaan dan kelayakan perlengkapan Proteksi Radiasi
Meninjau secara sistematik dan periodik program pemantauan
Memberikan konsultasi terkait Proteksi dan Keselamatan Radiasi
Berpartisipasi dalam mendesain fasilitas Radiologi
Memelihara Rekaman
Mengidentifikasi kebutuhan dan mengorganisasi kegiatan pelatihan
Melaksanakan latihan penanggulangan dan pencarian fakta Paparan Darurat
Melaporkan kejadian kegagalan operasi yang berpotensi Kecelakaan Radiasi
Menyiapkan laporan tertulis pelaksanaan program Proteksi dan Keselamatan Radiasi

Point Penting untuk Ujian SIB

UU dasar: UU No. 10/1997 tentang Ketenaganukliran
PP keselamatan: PP 33/2007
PP perizinan: PP 29/2008
SIB berlaku 5 tahun, dapat diperpanjang
PPR ditunjuk oleh Pemegang Izin dan dinyatakan mampu oleh BAPETEN
Tugas PPR ada di Pasal 15 Peraturan BAPETEN

Bab 6

Program Proteksi dan Keselamatan Radiasi

Program PPR adalah dokumen tertulis yang harus disusun, dilaksanakan, dan dipelihara oleh Pemegang Izin. Bab ini membahas komponen program, dokumen, pemantauan, dan rekaman wajib.

A. Komponen Program Proteksi dan Keselamatan Radiasi

No	Komponen	Penjelasan
1	Kebijakan dan Tujuan KPR	Kebijakan keselamatan radiasi harus ditetapkan secara tertulis oleh pimpinan tertinggi. Tujuan: melindungi pekerja, pasien, publik, dan lingkungan dari paparan radiasi yang tidak perlu.
2	Struktur Organisasi dan Tanggung Jawab	Penetapan Penyelenggara PPR, PPR, Pekerja Radiasi, dan Personil non-pekerja radiasi beserta tugas dan wewenang masing-masing.
3	Pembagian Daerah Kerja	Daerah Pengendalian (Controlled Area) dan Daerah Supervisi (Supervised Area) dengan tanda peringatan yang jelas.
4	Pemantauan Dosis Perorangan	Penggunaan dosimeter film, TLD, OSL, atau dosimeter bacaan langsung untuk semua Pekerja Radiasi.
5	Pemantauan Lingkungan Kerja	Survei radiasi berkala di daerah kerja menggunakan surveymeter.
6	Pemantauan Kesehatan Pekerja Radiasi	Pemeriksaan kesehatan awal, berkala, dan khusus untuk Pekerja Radiasi.
7	Pelatihan dan Pendidikan	Pelatihan awal dan berkala untuk semua Personil.
8	Rekaman dan Laporan	Pemeliharaan rekaman dosis, survei, kendali mutu, pelatihan, dan laporan ke BAPETEN.

B. Dokumen Program PPR

Program PPR harus mencakup minimal:

Profil fasilitas radiologi
Inventarisasi pesawat sinar-X
Daftar Pekerja Radiasi dan Personil
Pembagian daerah kerja dan peta fasilitas
Prosedur kerja aman (Safe Work Procedures)
Prosedur darurat (Emergency Procedures)
Program pemantauan dosis dan lingkungan
Program pemantauan kesehatan
Program pelatihan
Jadwal pemeliharaan dan kendali mutu
Evaluasi dan audit program PPR

C. Pemantauan Dosis Perorangan

Jenis	Prinsip Kerja	Kelebihan/Kekurangan
Film Badge	Film fotografis yang menggelap akibat radiasi	Murah, tapi kurang akurat dan sensitif terhadap suhu/kelembaban
TLD	Termoluminescence Dosimeter — kristal yang memancarkan cahaya saat dipanaskan setelah terpapar radiasi	Akurat, stabil, tapi perlu reader khusus
OSL	Optically Stimulated Luminescence — kristal yang memancarkan cahaya saat disinari laser setelah terpapar	Sangat sensitif, dapat dibaca ulang, tapi mahal
Dosimeter Bacaan Langsung	Detektor elektronik real-time	Bacaan instan, tapi mahal dan perlu kalibrasi rutin

Aturan Pemakaian Dosimeter

Dipakai di dada (level dada) untuk pekerja radiasi umum
Dipakai di pergelangan tangan untuk prosedur intervensional
Tidak boleh dipakai saat tidak bekerja
Tidak boleh dipakai saat pemeriksaan medik pribadi
Harus dikembalikan tepat waktu untuk pembacaan
Dosis bulanan harus direkam dan ditinjau

D. Pemantauan Kesehatan Pekerja Radiasi

Berdasarkan PK BAPETEN No. 6/2010:

Pemeriksaan Kesehatan Awal: Sebelum mulai bekerja dengan radiasi.
Pemeriksaan Kesehatan Berkala: Setiap tahun untuk Pekerja Radiasi.
Pemeriksaan Kesehatan Khusus: Jika terjadi kecelakaan radiasi atau dosis melebihi batas.
Komponen pemeriksaan: Anamnesis, pemeriksaan fisik, pemeriksaan laboratorium (DHL, trombosit), pemeriksaan khusus sesuai jabatan.

E. Rekaman yang Wajib Dibuat

Berdasarkan Pasal 77, rekaman yang harus dipelihara:

Data inventarisasi pesawat sinar-X
Dosis Pekerja Radiasi
Dosis pasien setiap kali pemeriksaan
Hasil pemantauan laju paparan radiasi di tempat kerja dan lingkungan
Hasil Uji Kesesuaian pesawat sinar-X
Kalibrasi alat ukur radiasi
Hasil pencarian fakta akibat Kecelakaan Radiasi
Data pelatihan (nama, tanggal, topik, sertifikat)
Hasil pemantauan kesehatan Pekerja Radiasi
Perawatan dan perbaikan pesawat sinar-X

Bab 7

Pengendalian Paparan Medik dan Potensial

Paparan Medik adalah paparan yang disengaja pada pasien untuk tujuan diagnosis atau terapi. Pengendaliannya melibatkan justifikasi, optimasi, dan pemantauan dosis pasien. Radiologi intervensional memerlukan perhatian khusus karena risiko paparan tinggi.

A. Pengendalian Paparan Medik

1. JUSTIFIKASI

Setiap pemeriksaan radiologi harus dijustifikasi. Surat rujukan dari dokter klinis dievaluasi oleh tim radiologi (Dokter Spesialis Radiologi, dokter klinis, Fisikawan Medik).

2. OPTIMASI

Menggunakan teknik terbaik untuk meminimalkan dosis tanpa mengurangi kualitas diagnosis. Prinsip ALARA diterapkan pada paparan medik.

3. TINGKAT PANDUAN DOSIS

Pemegang Izin harus memastikan dosis pasien tidak melampaui tingkat panduan. Dapat dilampaui jika ada justifikasi klinis.

B. Faktor Teknis untuk Optimisasi Dosis Pasien

Parameter	Pengaruh terhadap Dosis
Tegangan Tabung (kVp)	Semakin tinggi kVp, penetrasi lebih baik, dosis kulit lebih rendah.
Arus Tabung (mA)	Semakin tinggi mA, dosis semakin tinggi.
Waktu Penyinaran (s)	Semakin lama, dosis semakin tinggi.
Produk mAs = mA x detik	Parameter utama yang menentukan dosis.
Jarak Fokus ke Film (SID)	Semakin jauh, dosis semakin rendah (hukum kuadrat terbalik).
Filtrasi	Filtrasi inheren + tambahan mengurangi dosis kulit.
Kolimasi	Membatasi berkas radiasi hanya pada area yang diperlukan.
Grid	Mengurangi hamburan, meningkatkan kontras, tetapi meningkatkan dosis.
AEC (Automatic Exposure Control)	Mengontrol dosis otomatis berdasarkan ketebalan pasien.

Hubungan Dosis dan Parameter

Dosis kulit ~ kVpⁿ x mAs (n ~ 2-5)

Dosis kulit ~ 1/(SID)²

Semakin besar SID, semakin kecil dosis kulit.

C. DRL (Diagnostic Reference Level)

DRL adalah tingkat dosis yang digunakan untuk mengidentifikasi prosedur dengan dosis tidak wajar. DRL bukan batas dosis, melainkan alat untuk investigasi.

DRL Nasional: Ditetapkan oleh BAPETEN.
DRL Lokal: Ditetapkan oleh fasilitas berdasarkan data median.
Jika dosis rutin > DRL, lakukan investigasi dan optimisasi.
Jika dosis rutin < DRL, tidak berarti dosis terlalu rendah — pastikan kualitas gambar tetap baik.

D. Pengendalian Paparan Potensial

Paparan Potensial adalah paparan yang tidak diharapkan tetapi mungkin terjadi. Identifikasi sumber:

Kelemahan dalam desain pesawat sinar-X
Kegagalan pesawat sinar-X saat beroperasi
Kegagalan perangkat lunak pengendali radiasi
Kesalahan manusia (human error)

E. Prosedur Keselamatan Operasional

Selalu periksa identitas pasien sebelum penyinaran.
Pastikan hanya area yang diperlukan yang disinari (kolimasi).
Gunakan perisai gonad untuk pasien muda dan usia reproduktif.
Pastikan pendamping pasien menggunakan APD lengkap.
Pendamping harus berusia >18 tahun, tidak hamil, dan diberi informasi.
Gunakan teknik terbaik untuk meminimalkan dosis (ALARA).
Dokumentasikan dosis pasien setiap kali pemeriksaan.

F. Prosedur Khusus Radiologi Intervensional

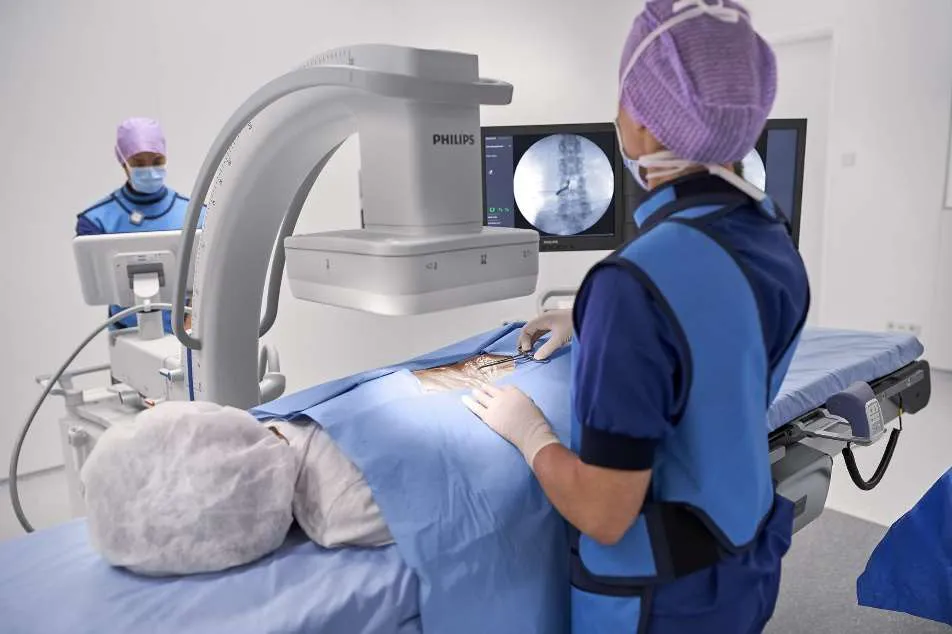

C-Arm Machine untuk Radiologi Intervensional - Risiko paparan tinggi karena fluoroskopi lama

Radiologi intervensional memiliki risiko paparan tinggi karena fluoroskopi lama. Langkah pengendalian:

Proteksi Intervensional

Gunakan posisi tabung di BAWAH meja jika memungkinkan
Hindari proyeksi obliq
Maksimalkan jarak tabung ke pasien
Gunakan remote control / panel kendali jarak jauh
Gunakan pulsa fluoroskopi (pulsed fluoroscopy) bukan continuous
Gunakan mode dosis rendah (low dose mode)
Gunakan last image hold untuk review, bukan fluoroskopi berkelanjutan
Catat waktu fluoroskopi dan dosis kumulatif
Ganti arah tabung secara periodik untuk menghindari efek deterministik pada kulit

G. Prosedur Khusus untuk Pasien Sensitif

Bayi dan Anak

Gunakan teknik pediatric
Kurangi kVp dan mAs
Gunakan grid jika perlu
Gunakan perisai gonad

Wanita Hamil

Hindari radiasi abdomen/pelvis
Gunakan USG atau MRI jika memungkinkan
Jika wajib: shielding abdomen, minimalisasi dosis

Pasien dengan Riwayat Radiasi

Pertimbangkan dosis kumulatif dari pemeriksaan sebelumnya. Dosis kumulatif tinggi dapat menyebabkan efek deterministik pada kulit.

Bab 8

Budaya Keselamatan Radiasi

Budaya Keselamatan Radiasi adalah nilai, sikap, perilaku, dan kompetensi individu dan organisasi yang memprioritaskan keselamatan radiasi dalam semua kegiatan. Ini melibatkan komitmen dari semua tingkatan organisasi.

Panduan WHO tentang Budaya Keselamatan Radiasi di Fasilitas Kesehatan

A. Definisi Budaya Keselamatan Radiasi

Budaya Keselamatan Radiasi melibatkan komitmen dari semua tingkatan organisasi, dari pimpinan hingga staf operasional.

 Elemen Budaya Keselamatan Radiasi
Komitmen kepemimpinan yang kuat
Komunikasi terbuka tentang keselamatan
Pelaporan insiden tanpa rasa takut (no-blame culture)
Pembelajaran dari kesalahan dan insiden
Partisipasi aktif semua personil
Akuntabilitas individu dan organisasi
Penilaian dan peningkatan berkelanjutan

B. Komitmen Kepemimpinan

Pimpinan tertinggi menetapkan kebijakan keselamatan radiasi secara tertulis.
Menyediakan sumber daya yang memadai (personil, peralatan, anggaran).
Menunjuk PPR yang kompeten dan memberikan wewenang.
Mengadakan pertemuan keselamatan berkala.
Meninjau kinerja keselamatan radiasi secara periodik.

C. Komunikasi dan Pelaporan

Semua personil harus merasa nyaman melaporkan masalah keselamatan.
Sistem pelaporan near-miss (hampir celaka) harus tersedia.
Pelaporan tidak boleh diikuti sanksi — fokus pada pembelajaran.
Hasil investigasi harus dikomunikasikan ke semua personil.
Papan pengumuman keselamatan di area kerja.

D. Pelatihan dan Kompetensi

Pelatihan awal untuk semua personil baru.
Pelatihan berkala (refresher) setiap 1-2 tahun.
Pelatihan khusus untuk prosedur baru atau peralatan baru.
Simulasi dan drill keadaan darurat.
Evaluasi kompetensi secara periodik.

E. Audit dan Review

Audit internal program PPR minimal 1x per tahun.
Review dosis pekerja radiasi setiap triwulan.
Review dosis pasien dan DRL setiap semester.
Review kecelakaan dan near-miss.
Tindak lanjut temuan audit dengan rencana perbaikan.

Indikator Budaya Keselamatan Radiasi

Jumlah pelaporan near-miss (semakin banyak = semakin baik budaya keselamatan)
Dosis pekerja radiasi di bawah batas
Dosis pasien dalam DRL
Kelengkapan pelatihan personil 100%
Temuan audit ditindaklanjuti 100%
Tidak ada kecelakaan radiasi

Bab 9

Sistem Manajemen dan Organisasi Proteksi Radiasi

Organisasi keselamatan radiasi dalam fasilitas radiologi terdiri dari beberapa tingkatan dengan tugas dan wewenang masing-masing. Memahami struktur ini penting untuk koordinasi dan akuntabilitas.

A. Struktur Organisasi Keselamatan Radiasi

1. Penanggung Jawab Keselamatan Radiasi

Pemegang Izin atau pimpinan tertinggi fasilitas. Bertanggung jawab penuh atas keselamatan radiasi.

2. Penyelenggara Proteksi dan Keselamatan Radiasi

Tim/komite yang dibentuk oleh Pemegang Izin. Anggotanya terdiri dari wakil setiap Personil. Berfungsi membantu Pemegang Izin.

3. Petugas Proteksi Radiasi (PPR)

Ditunjuk oleh Pemegang Izin dan dinyatakan mampu oleh BAPETEN. Bertanggung jawab teknis operasional proteksi radiasi.

4. Pekerja Radiasi

Personil yang bekerja di daerah terkontrol dan diperkirakan menerima dosis > 1 mSv.

5. Personil Non-Pekerja Radiasi

Personil yang bekerja di fasilitas radiologi tetapi tidak diperkirakan menerima dosis > 1 mSv.

B. Persyaratan PPR

Berdasarkan Peraturan BAPETEN No. 4 Tahun 2024 tentang SIB:

Ijazah minimal D-III Teknik atau Eksakta.
Jika tidak ada D-III Teknik/Eksakta: D-III lain + pengalaman K3 minimal 2 tahun.
Mengikuti pelatihan PPR dari lembaga pelatihan yang ditunjuk BAPETEN.
Lulus ujian SIB (Surat Izin Bekerja) dari BAPETEN.
SIB berlaku selama 5 tahun dan dapat diperpanjang.

C. Surat Izin Bekerja (SIB)

SIB adalah izin resmi dari BAPETEN untuk bekerja sebagai Petugas Tertentu di instalasi radiasi.

Jenis SIB untuk PPR Medik

SIB PPR Medik — Radiologi Diagnostik dan Intervensional
SIB PPR Medik — Kedokteran Nuklir
SIB PPR Medik — Radioterapi

 Prosedur Pengurusan SIB
Mengikuti pelatihan PPR dari lembaga yang ditunjuk BAPETEN
Mendaftar ujian SIB melalui sistem BALIS Online (BAPETEN)
Mengikuti ujian tulis, lisan, dan praktik
Jika lulus, SIB diterbitkan oleh BAPETEN
SIB berlaku 5 tahun, perpanjangan dengan ujian ulang
Jika gagal, dapat mengulang sesuai ketentuan BAPETEN

D. Tanggung Jawab Setiap Tingkatan

Tingkatan	Tanggung Jawab Utama	Kewenangan
Pemegang Izin	Keselamatan radiasi secara keseluruhan	Menetapkan kebijakan, menyediakan sumber daya
Penyelenggara PPR	Membantu Pemegang Izin	Koordinasi antar personil
PPR	Teknis operasional proteksi radiasi	Menghentikan pekerjaan tidak aman, konsultasi
Dokter SpRad	Justifikasi dan optimisasi klinis	Menentukan prosedur, evaluasi gambar
Fisikawan Medik	Kendali mutu, kalibrasi, dosimetri	Mengukur dosis, kalibrasi peralatan
Radiografer	Pengoperasian pesawat sinar-X aman	Menghentikan penyinaran jika tidak aman

E. Pembagian Daerah Kerja

Berdasarkan Pasal 22 Peraturan BAPETEN:

DAERAH PENGENDALIAN (Controlled Area)

Ruang pesawat sinar-X
Daerah pengoperasian pesawat sinar-X mobile
Ditandai dengan tanda peringatan radiasi
Akses dibatasi hanya untuk personil yang dibutuhkan
Wajib menggunakan perlengkapan proteksi radiasi
Wajib memakai dosimeter

DAERAH SUPERVISI (Supervised Area)

Area di luar ruang pesawat sinar-X tetapi masih memerlukan pengawasan
Ditandai dengan tanda peringatan
Pemantauan radiasi berkala dilakukan
Tidak selalu memerlukan dosimeter

DAERAH BEBAS (Free Area)

Area umum dengan tingkat radiasi < 0.5 μSv/jam
Tidak ada pembatasan khusus
Tidak memerlukan tanda peringatan

Tanda Peringatan Radiasi (Trefoil) - Wajib dipasang di Daerah Pengendalian dan Daerah Supervisi

Point Penting untuk Ujian SIB

PPR syarat: D-III Teknik/Eksakta + pelatihan + lulus SIB
SIB berlaku 5 tahun
Daerah Pengendalian: laju dosis > 7.5 μSv/jam
Daerah Bebas: laju dosis < 0.5 μSv/jam
Tanda peringatan: Simbol trefoil kuning-hitam

Bab 10

Praktik Penggunaan Surveymeter dan Dosimeter

Surveymeter dan dosimeter adalah alat vital untuk pemantauan radiasi. Memahami jenis, prosedur penggunaan, teknik survei, dan interpretasi hasil adalah keterampilan praktis yang diuji dalam ujian SIB.

A. Jenis-jenis Surveymeter

Surveymeter adalah alat untuk mengukur laju dosis atau laju paparan radiasi di tempat kerja.

Geiger-Muller (GM) Counter - Sangat sensitif, cocok untuk deteksi kontaminasi dan survei area

Jenis	Prinsip Kerja	Kelebihan	Kekurangan
Ionization Chamber	Ionisasi gas dalam ruang tertutup	Akurat untuk dosis tinggi	Kurang sensitif untuk dosis rendah
Geiger-Muller (GM)	Gas terionisasi menghasilkan pulsa listrik	Sangat sensitif, cocok untuk deteksi kontaminasi	Kurang akurat untuk dosimetri absolut
Scintillation Detector	Kristal memancarkan cahaya saat terkena radiasi	Sangat sensitif untuk deteksi gamma	Mahal, sensitif terhadap suhu
Semiconductor Detector	Semikonduktor menghasilkan sinyal listrik	Kompak, respons cepat	Mahal, perlu pendinginan

B. Prosedur Penggunaan Surveymeter

 Prosedur Standar
PERIKSA KALIBRASI: Pastikan alat terkalibrasi dan dalam masa berlaku.
PERIKSA BATERAI: Pastikan baterai cukup (biasanya indikator baterai).
ZERO ADJUSTMENT: Atur nol pada area bebas radiasi.
PILIH RANGE: Pilih range pengukuran yang sesuai.
UKUR DI AREA BEBAS: Pastikan latar belakang (background) normal.
UKUR DI AREA KERJA: Lakukan survei sistematis di seluruh area.
CATAT HASIL: Dokumentasikan lokasi, waktu, dan nilai pengukuran.
MATIKAN ALAT: Hemat baterai setelah penggunaan.

C. Teknik Survei Radiasi

Survei Awal: Dilakukan sebelum operasi fasilitas baru.
Survei Berkala: Dilakukan secara rutin (mingguan/bulanan).
Survei Khusus: Setelah kecelakaan, perbaikan, atau perubahan fasilitas.
Survei Kontaminasi: Untuk mendeteksi kontaminasi radionuklida.

Titik-titik yang Wajib Disurvei

Di dalam ruang pesawat sinar-X (berbagai posisi)
Di luar dinding ruang pesawat sinar-X
Di belakang bilik kontrol
Di pintu masuk ruang radiologi
Di area tunggu pasien
Di lorong dan area umum sekitar

D. Kalibrasi Alat Ukur Radiasi

Kalibrasi harus dilakukan oleh laboratorium kalibrasi yang terakreditasi.

Alat	Frekuensi Kalibrasi
Surveymeter	Minimal 1x per tahun
Dosimeter personil (TLD/OSL)	Minimal 1x per tahun
Dosimeter bacaan langsung	Minimal 1x per tahun
Setelah perbaikan atau jatuh	Segera

E. Penggunaan Dosimeter Personil

Thermoluminescent Dosimeter (TLD) Badge - Dosimeter personil yang umum digunakan

Aturan Pemakaian Dosimeter

Selalu pakai saat bekerja di daerah pengendalian
Letakkan di dada (level dada), di luar apron
Untuk prosedur intervensional: tambahkan dosimeter di pergelangan tangan
Jangan dipakai saat tidak bekerja
Jangan dipakai saat pemeriksaan medik pribadi
Jangan dipinjamkan ke orang lain
Simpan di tempat yang aman dan terlindung radiasi
Kembalikan tepat waktu untuk pembacaan
Laporkan segera jika hilang atau rusak

F. Interpretasi Hasil Pengukuran

Kondisi	Tindakan
Latar Belakang (Background): 0.05-0.2 μSv/jam	Normal di Indonesia
Hasil > background	Identifikasi sumber radiasi
Hasil di luar ruang > 7.5 μSv/jam	Area harus ditandai sebagai Daerah Pengendalian
Hasil di luar ruang > 2.5 μSv/jam	Perlu tindakan perbaikan
Hasil di luar ruang > 0.5 μSv/jam	Perlu pemantauan berkala

Konversi Satuan Radiasi

1 Sv = 100 rem

1 mSv = 100 mrem

1 Sv = 1,000 mSv = 1,000,000 μSv

1 Gy = 100 rad = 1 Joule/kg

1 R (Roentgen) = 2.58 x 10^-4 C/kg (di udara)

1 R ~ 0.877 rad di jaringan lunak ~ 0.877 rem untuk sinar-X

Bab 11

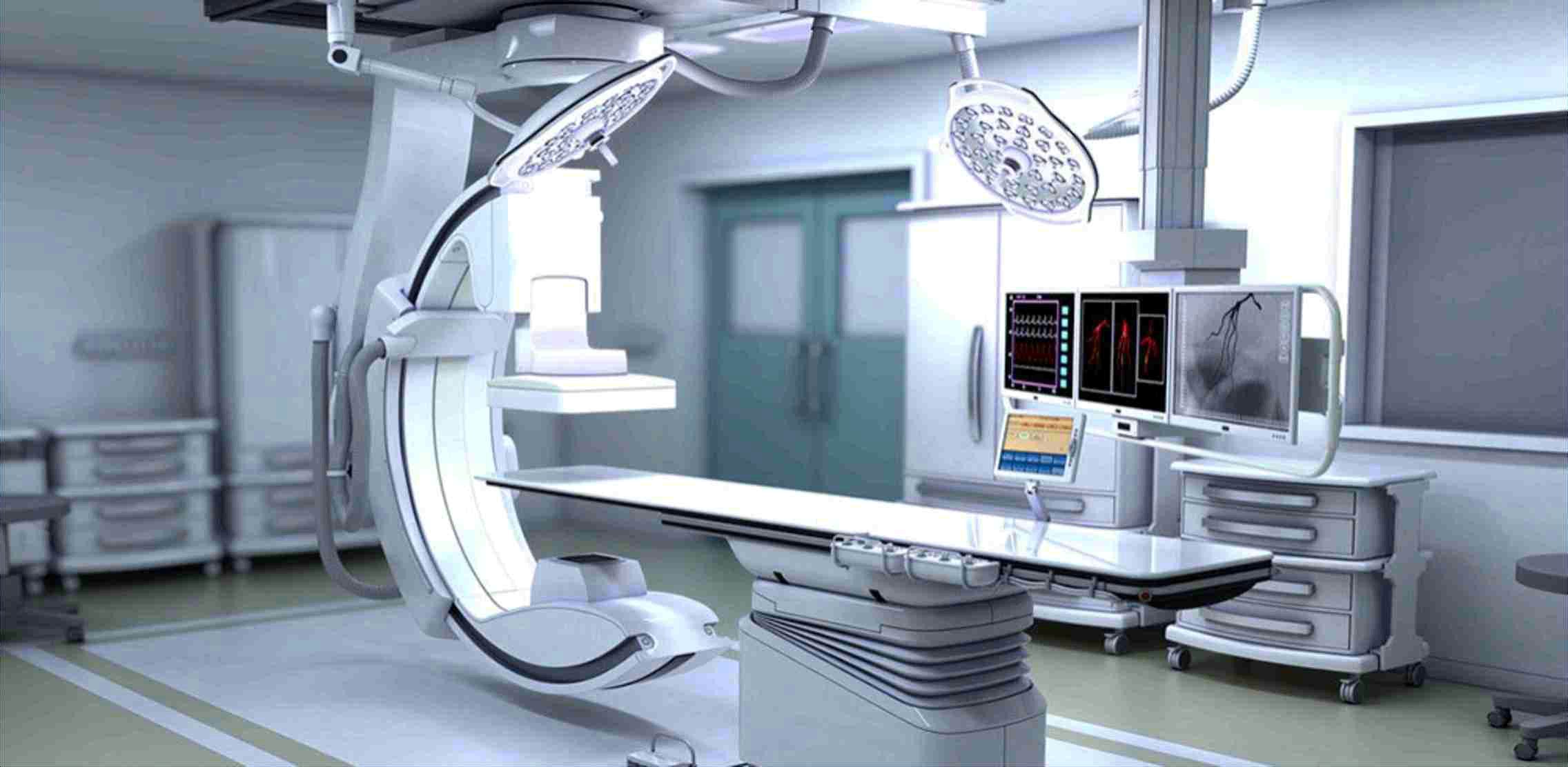

Desain dan Persyaratan Ruang X-Ray

Desain ruang X-Ray yang memenuhi standar BAPETEN adalah fondasi keselamatan radiasi. Bab ini membahas persyaratan struktural, layout, dan perlindungan yang wajib dipenuhi oleh setiap fasilitas radiologi diagnostik dan intervensional.

A. Persyaratan Umum Ruang X-Ray

Standar BAPETEN untuk Ruang X-Ray

Luas minimal ruang: 15 m² untuk radiografi konvensional, 25 m² untuk fluoroskopi/intervensional
Tinggi langit-langit: Minimal 2.7 meter
Ventilasi: Minimal 6 kali pergantian udara per jam
Suhu ruangan: 20-24°C, kelembaban 40-60%
Penerangan: Cukup untuk positioning pasien, redup untuk pembacaan film

B. Spesifikasi Pelindung Dinding

Area Dinding	Minimal (mm Pb)	Keterangan
Dinding belakang tabung	1.0-1.5	Paparan primer, perlindungan maksimal
Dinding samping	1.0-2.0	Tergantung beban kerja dan jarak
Dinding depan (operator)	1.5-2.0	Bilik kontrol, perlindungan staf
Dinding berbagi (shared wall)	2.0-2.5	Dinding yang berbatasan dengan area publik
Lantai	0-1.0	Tergantung jika ada fasilitas di bawah
Langit-langit	0-1.0	Tergantung jika ada fasilitas di atas

Penting: Dinding Berbagi

Dinding yang berbatasan dengan area publik (koridor, ruang tunggu, kantor) memerlukan perlindungan lebih tinggi karena ada orang yang tidak terlindungi di balik dinding tersebut. Selalu lakukan kalkulasi beban kerja sebelum menentukan ketebalan perisai.

C. Pintu dan Jendela Pelindung

Pintu ruang X-Ray: Harus dilapisi timbal dengan ketebalan sama dengan dinding yang dilindungi (minimal 1.5 mm Pb).
Pintu harus dilengkapi: Interlock (sinar-X tidak bisa menyala jika pintu terbuka) atau lampu peringatan "X-RAY ON" berwarna merah.
Jendela kontrol: Kaca timbal minimal 1.5-2.0 mm Pb ekuivalen.
Peephole/teropong pintu: Jika ada, harus dilindungi timbal minimal 1.5 mm Pb.

D. Bilik Kontrol (Control Booth)

Persyaratan Bilik Kontrol

Terpisah dari ruang pemeriksaan dengan dinding pelindung
Dilengkapi jendela pandang dari kaca timbal
Memiliki sistem komunikasi (intercom) dengan ruang pemeriksaan
Memiliki tombol darurat untuk mematikan pesawat sinar-X
Cukup luas untuk menampung operator dan peralatan kontrol
Melindungi dari radiasi hamburan (scattered radiation)

E. Sistem Peringatan dan Keselamatan

Komponen	Fungsi	Persyaratan
Lampu X-RAY ON	Menandakan sinar-X sedang aktif	Warna merah, terlihat dari semua sudut
Lampu pintu masuk	Menandakan radiasi sedang berlangsung	Warna merah, dipasang di luar pintu
Tanda peringatan radiasi	Simbol trefoil kuning-hitam	Dipasang di pintu dan area berisiko
Interlock pintu	Memutus sinar-X jika pintu terbuka	Wajib untuk fasilitas baru
Tombol darurat (E-stop)	Mematikan pesawat segera	Mudah dijangkau dari posisi operator
Sistem komunikasi	Komunikasi operator-pasien	Intercom atau mikrofon

F. Layout Ruang Radiologi Standar

 Komponen Layout Minimal
Ruang pemeriksaan utama: Menampung pesawat sinar-X, meja pasien, bucky wall
Bilik kontrol: Untuk operator, terpisah dari ruang pemeriksaan
Ruang ganti pasien: Untuk persiapan pasien dan penyimpanan APD
Ruang tunggu pasien: Dengan ventilasi yang baik
Ruang baca/interpretasi: Untuk dokter radiologi (jika tersedia)
Gudang penyimpanan: Untuk film, bahan habis pakai, APD cadangan

G. Persyaratan Khusus Ruang CT-Scan

Luas minimal: 25-30 m²
Ketebalan dinding: Minimal 2.0-2.5 mm Pb ekuivalen (beban kerja lebih tinggi)
Kuat lantai: Minimal 500 kg/m² untuk menampung berat CT scanner
Pendingin: Sistem AC yang memadai untuk mendinginkan gantry CT
UPS/generator: Cadangan listrik untuk mencegah pemadaman saat prosedur

H. Persyaratan Khusus Ruang Intervensional

Proteksi Intervensional

Luas minimal: 25-30 m² (lebih besar karena peralatan lebih banyak)
Ketebalan dinding: 2.0-3.0 mm Pb ekuivalen
Perlindungan langit-langit: Karena tabung di atas pasien menghasilkan hamburan ke atas
Sistem suspended lead shield: Perisai gantung di atas meja untuk melindungi staf
Dosimeter area: Dipasang permanen di beberapa titik
Kacamata timbal wajib untuk semua staf yang berada di ruangan

Point Penting untuk Ujian SIB

Ruang X-Ray tidak boleh berbagi dinding dengan ruang yang dihuni publik tanpa proteksi memadai
Pintu ruang X-Ray harus sama proteksinya dengan dinding yang dilindungi
Interlock pada pintu adalah persyaratan wajib untuk fasilitas baru
Lampu indikator X-RAY ON berwarna merah harus terlihat dari luar
Bilik kontrol harus melindungi dari radiasi hamburan, bukan radiasi primer
Ketebalan perisai ditentukan oleh beban kerja (workload) dan faktor pengguna (use factor)

Bab 12

Bimbingan BALIS Online

BALIS (Badan Pengawas Tenaga Nuklir Licensing System) adalah sistem online BAPETEN untuk pengelolaan perizinan ketenaganukliran, termasuk pendaftaran dan ujian SIB.

A. Apa itu BALIS?

Fungsi BALIS

Pendaftaran ujian SIB
Pengajuan perpanjangan SIB
Pelaporan kecelakaan radiasi
Pengajuan izin pemanfaatan tenaga nuklir
Pemantauan status perizinan

B. Prosedur Pengajuan Ujian SIB via BALIS

 Langkah-langkah
Akses website BALIS: https://balis.bapeten.go.id
Login dengan akun yang sudah terdaftar
Pilih menu "Pendaftaran Ujian SIB"
Isi formulir pendaftaran dengan data lengkap
Upload dokumen persyaratan:
Scan KTP
Ijazah terakhir
Sertifikat pelatihan PPR
Pas foto terbaru
Surat keterangan sehat

Pilih jadwal ujian yang tersedia
Bayar biaya ujian sesuai ketentuan
Cetak kartu ujian setelah verifikasi
Hadir di lokasi ujian sesuai jadwal

C. Jenis Ujian SIB PPR Medik

Jenis Ujian	Durasi	Materi
Ujian Tulis	90-120 menit	Pilihan ganda: fisika, biologi, peraturan, proteksi
Ujian Lisan	15-30 menit	Wawancara: pemahaman konsep dan aplikasi
Ujian Praktik	30-60 menit	Penggunaan surveymeter, interpretasi hasil

D. Tips Sukses Ujian SIB

Persiapan Materi

Pelajari semua materi pelatihan dengan teliti
Fokus pada peraturan BAPETEN — sering keluar di ujian
Hafalkan batas dosis dan satuan-satuan radiasi
Pahami prinsip ALARA dan tiga prinsip proteksi radiasi
Pelajari tugas dan tanggung jawab PPR
Latihan soal-soal ujian dari berbagai sumber

Saat Ujian

Istirahat yang cukup sebelum ujian
Bawa KTP dan kartu ujian
Datang 30 menit sebelum jadwal
Baca soal dengan teliti
Jawab yang paling mudah dulu
Periksa kembali jawaban sebelum menyerahkan

Bab 13

Bank Soal Latihan Ujian SIB

Bank soal ini berisi 50 soal pilihan ganda dan essay yang sering keluar dalam ujian SIB PPR Medik. Klik tombol "Lihat Jawaban" untuk memeriksa pemahamanmu. Semangat belajar!

Cara Menggunakan Bank Soal

Baca soal dengan teliti, pilih jawaban yang menurutmu benar, lalu klik "Lihat Jawaban" untuk memeriksa. Jawaban benar akan ditandai dengan warna hijau. Pelajari penjelasan untuk memperkuat pemahaman.

Soal Pilihan Ganda - Fisika Radiasi

1Berapakah energi foton sinar-X dengan panjang gelombang 0.1 nm?

a) 12.4 keV

b) 124 keV

c) 1.24 keV

d) 1240 keV

Jawaban & Penjelasan

Jawaban: a) 12.4 keV
E = hc/λ = (4.136 x 10^-15 eV.s)(3 x 10⁸ m/s)/(0.1 x 10^-9 m) = 12.4 keV.

2Efek fotolistrik dominan pada energi sinar-X berapa?

a) > 10 MeV

b) 0.1 - 10 MeV

c) < 50 keV

d) Semua energi

Jawaban & Penjelasan

Jawaban: c) < 50 keV
Efek fotolistrik dominan pada energi rendah, khususnya pada radiologi diagnostik (20-150 keV).

3Jika jarak dari sumber radiasi diperbesar 3 kali lipat, intensitas radiasi menjadi...

a) 3 kali lipat

b) 1/3 kali lipat

c) 1/9 kali lipat

d) 9 kali lipat

Jawaban & Penjelasan

Jawaban: c) 1/9 kali lipat
Hukum pembalikan kuadrat: I₂ = I₁ x (d₁/d₂)² = I₁ x (1/3)² = I₁/9.

4Satuan Gray (Gy) setara dengan...

a) 1 Joule/kg

b) 100 Joule/kg

c) 0.01 Joule/kg

d) 1000 Joule/kg

Jawaban & Penjelasan

Jawaban: a) 1 Joule/kg
1 Gy = 1 Joule/kg = 100 rad.

5Faktor bobot radiasi (w_R) untuk sinar-X adalah...

a) 0.5

b) 1

c) 5

d) 20

Jawaban & Penjelasan

Jawaban: b) 1
Untuk sinar-X, gamma, dan elektron, w_R = 1. Untuk neutron 5-20, alfa = 20.

6Dosis ekuivalen dihitung dengan rumus...

a) H = w_R x D

b) H = w_T x D

c) H = D / w_R

d) H = w_R + D

Jawaban & Penjelasan

Jawaban: a) H = w_R x D
Dosis ekuivalen = faktor bobot radiasi x dosis serap. Dosis efektif = w_T x H.

7Jika dosis serap 0.05 Gy dari sinar-X, berapakah dosis ekuivalennya?

a) 0.05 mSv

b) 0.05 Sv

c) 0.5 Sv

d) 5 Sv

Jawaban & Penjelasan

Jawaban: b) 0.05 Sv
H = w_R x D = 1 x 0.05 Gy = 0.05 Sv = 50 mSv.

8Mekanisme tidak langsung (indirect effect) radiasi melibatkan...

a) Radikal bebas dari air

b) Ionisasi langsung DNA

c) Pembelahan langsung molekul

d) Hamburan elastik

Jawaban & Penjelasan

Jawaban: a) Radikal bebas dari air
Radiasi mengionisasi H₂O menghasilkan radikal bebas (OH•, H•) yang merusak DNA.

Soal Pilihan Ganda - Efek Biologi Radiasi

9Efek deterministik memiliki...

a) Tanpa ambang batas, probabilitas meningkat dengan dosis

b) Ada ambang batas, severitas meningkat dengan dosis

c) Selalu fatal

d) Hanya terjadi pada dosis rendah

Jawaban & Penjelasan

Jawaban: b) Ada ambang batas, severitas meningkat dengan dosis
Efek deterministik memiliki ambang batas dan severitas bergantung pada dosis.

10Ambang batas dosis untuk katarak radiasi adalah...

a) 0.05 Gy

b) 0.5-2 Gy (fraksionasi)

c) 10 Gy

d) 50 Gy

Jawaban & Penjelasan

Jawaban: b) 0.5-2 Gy (fraksionasi)
Katarak dapat terjadi pada dosis 0.5-2 Gy untuk paparan fraksionasi, atau >5 Gy untuk paparan akut.

11LD_50/60 untuk manusia tanpa perawatan adalah...

a) 0.5 Gy

b) 1 Gy

c) 3-5 Gy

d) 20 Gy

Jawaban & Penjelasan

Jawaban: c) 3-5 Gy
LD_50/60 adalah dosis yang menyebabkan kematian 50% populasi dalam 60 hari, sekitar 3-5 Gy tanpa perawatan.

12Sel yang paling sensitif terhadap radiasi adalah...

a) Sel otot

b) Sel sumsum tulang

c) Sel saraf

d) Sel hati

Jawaban & Penjelasan

Jawaban: b) Sel sumsum tulang
Sel yang membelah cepat dan tidak terdiferensiasi (sumsum tulang, usus, gonad) paling sensitif.

13Asumsi Linear No-Threshold (LNT) menyatakan...

a) Ada dosis aman untuk efek stokastik

b) Tidak ada dosis aman untuk efek stokastik

c) Efek stokastik hanya terjadi pada dosis tinggi

d) Efek deterministik tidak memiliki ambang batas

Jawaban & Penjelasan

Jawaban: b) Tidak ada dosis aman untuk efek stokastik
LNT mengasumsikan hubungan linear antara dosis dan risiko stokastik tanpa ambang batas.

14Faktor Radiosensitivitas Oksigen (OER) untuk sinar-X adalah...

a) 1

b) 0.5

c) 2.5-3

d) 10

Jawaban & Penjelasan

Jawaban: c) 2.5-3
OER sinar-X sekitar 2.5-3, artinya sel hipoksik memerlukan dosis 2.5-3 kali lebih besar untuk efek yang sama.

15Risiko kanker akibat paparan radiasi keseluruhan tubuh adalah...

a) 0.5% per Sv

b) 5% per Sv

c) 50% per Sv

d) 0.05% per Sv

Jawaban & Penjelasan

Jawaban: b) 5% per Sv
Risiko kanker sekitar 5% per Sv, leukemia sekitar 0.5% per Sv untuk paparan keseluruhan tubuh.

Soal Pilihan Ganda - Proteksi Radiasi & Peraturan

16Tiga prinsip dasar proteksi radiasi adalah...

a) Waktu, Jarak, Dosis

b) Waktu, Jarak, Perisai

c) Justifikasi, Optimasi, Batasan

d) Waktu, Dosis, Perisai

Jawaban & Penjelasan

Jawaban: b) Waktu, Jarak, Perisai
Tiga prinsip proteksi radiasi adalah Waktu (kurangi waktu paparan), Jarak (jauhkan dari sumber), Perisai (gunakan pelindung).

17Batas dosis tahunan untuk pekerja radiasi dewasa adalah...

a) 1 mSv

b) 6 mSv

c) 20 mSv (rata-rata 5 tahun)

d) 50 mSv

Jawaban & Penjelasan

Jawaban: c) 20 mSv (rata-rata 5 tahun)
Batas dosis pekerja radiasi dewasa adalah 20 mSv per tahun, dirata-ratakan selama 5 tahun berturut-turut.

18Batas dosis untuk pekerja radiasi hamil adalah...

a) 20 mSv untuk seluruh kehamilan

b) 1 mSv untuk seluruh kehamilan

c) 6 mSv untuk seluruh kehamilan

d) Tidak ada batas khusus

Jawaban & Penjelasan

Jawaban: b) 1 mSv untuk seluruh kehamilan
Batas dosis untuk pekerja radiasi hamil adalah maksimum 1 mSv untuk seluruh masa kehamilan (biasanya 9 bulan).

19Ketebalan minimal apron timbal untuk radiologi diagnostik adalah...

a) 0.1 mm Pb

b) 0.25 mm Pb

c) 0.5 mm Pb

d) 1.0 mm Pb

Jawaban & Penjelasan

Jawaban: b) 0.25 mm Pb
Apron timbal untuk radiologi diagnostik minimal 0.25 mm Pb, untuk intervensional 0.35-0.5 mm Pb.

20Pemantauan dosis pekerja radiasi dilakukan...

a) Setiap hari

b) Setiap minggu

c) Setiap bulan atau periode tertentu

d) Setiap tahun

Jawaban & Penjelasan

Jawaban: c) Setiap bulan atau periode tertentu
Dosimeter personil dibaca secara periodik (bulanan atau triwulanan) untuk memantau dosis.

21PPR harus melaporkan kejadian kegagalan operasi yang berpotensi kecelakaan radiasi kepada...

a) Pasien

b) Pemegang Izin

c) BAPETEN

d) Dokter Spesialis Radiologi

Jawaban & Penjelasan

Jawaban: b) Pemegang Izin
PPR melaporkan ke Pemegang Izin, yang kemudian melaporkan ke BAPETEN jika diperlukan.

22Kalibrasi surveymeter harus dilakukan...

a) Setiap 3 bulan

b) Setiap 6 bulan

c) Setiap 1 tahun

d) Setiap 2 tahun

Jawaban & Penjelasan

Jawaban: c) Setiap 1 tahun
Kalibrasi surveymeter minimal 1 kali per tahun oleh laboratorium kalibrasi yang terakreditasi.

23Filtrasi total minimal pesawat sinar-X untuk tegangan > 70 kVp adalah...

a) 0.5 mm Al

b) 1.0 mm Al

c) 2.5 mm Al

d) 5.0 mm Al

Jawaban & Penjelasan

Jawaban: c) 2.5 mm Al
Filtrasi total minimal 2.5 mm Al ekuivalen untuk tegangan tabung > 70 kVp.

24Laju dosis di zona bebas (free area) adalah...

a) > 7.5 μSv/jam

b) 0.5-7.5 μSv/jam

c) < 0.5 μSv/jam

d) > 25 μSv/jam

Jawaban & Penjelasan

Jawaban: c) < 0.5 μSv/jam
Zona bebas memiliki laju dosis < 0.5 μSv/jam, tidak memerlukan pembatasan khusus.

25DRL (Diagnostic Reference Level) adalah...

a) Batas maksimum dosis pasien

b) Tingkat dosis untuk identifikasi dosis tidak wajar

c) Dosis rata-rata pasien

d) Dosis minimal untuk diagnosis

Jawaban & Penjelasan

Jawaban: b) Tingkat dosis untuk identifikasi dosis tidak wajar
DRL bukan batas dosis, melainkan alat untuk mengidentifikasi prosedur dengan dosis yang tidak wajar.

26Surat Izin Bekerja (SIB) PPR berlaku...

a) 1 tahun

b) 3 tahun

c) 5 tahun

d) 10 tahun

Jawaban & Penjelasan

Jawaban: c) 5 tahun
SIB PPR berlaku selama 5 tahun dan dapat diperpanjang dengan mengikuti ujian ulang.

27Undang-Undang dasar ketenaganukliran di Indonesia adalah...

a) UU No. 10 Tahun 1997

b) UU No. 33 Tahun 2007

c) UU No. 29 Tahun 2008

d) UU No. 4 Tahun 2013

Jawaban & Penjelasan

Jawaban: a) UU No. 10 Tahun 1997
UU No. 10/1997 tentang Ketenaganukliran adalah dasar hukum utama pengaturan ketenaganukliran di Indonesia.

28Tugas PPR yang BUKAN termasuk dalam Pasal 15 adalah...

a) Membuat program PPR

b) Melakukan diagnosis radiologi

c) Memantau operasional proteksi radiasi

d) Melaporkan kejadian ke Pemegang Izin

Jawaban & Penjelasan

Jawaban: b) Melakukan diagnosis radiologi
Diagnosis radiologi adalah tugas Dokter Spesialis Radiologi, bukan PPR.

29Posisi tabung sinar-X yang paling aman untuk staf saat fluoroskopi intervensional adalah...

a) Di atas meja pasien

b) Di bawah meja pasien

c) Di samping pasien

d) Tidak ada perbedaan

Jawaban & Penjelasan

Jawaban: b) Di bawah meja pasien
Posisi tabung di bawah meja mengurangi paparan hamburan ke staf yang berada di sisi pasien.

30Komponen yang BUKAN wajib dalam Program PPR adalah...

a) Kebijakan keselamatan radiasi

b) Struktur organisasi

c) Rencana pemasaran fasilitas

d) Pemantauan dosis perorangan

Jawaban & Penjelasan

Jawaban: c) Rencana pemasaran fasilitas
Rencana pemasaran bukan komponen program PPR. Komponen wajib: kebijakan, organisasi, pemantauan, pelatihan, rekaman.

Soal Pilihan Ganda - Peralatan & Praktik

31Dosimeter TLD bekerja berdasarkan...

a) Film fotografis yang menggelap

b) Kristal yang memancarkan cahaya saat dipanaskan

c) Detektor elektronik real-time

d) Ionisasi gas dalam ruang tertutup

Jawaban & Penjelasan

Jawaban: b) Kristal yang memancarkan cahaya saat dipanaskan
TLD (Thermoluminescence Dosimeter) menggunakan kristal yang memancarkan cahaya saat dipanaskan setelah terpapar radiasi.

32Geiger-Muller counter paling cocok untuk...

a) Kalibrasi dosis akurat

b) Deteksi kontaminasi dan survei area

c) Dosimetri personil jangka panjang

d) Pengukuran dosis pasien

Jawaban & Penjelasan

Jawaban: b) Deteksi kontaminasi dan survei area
GM counter sangat sensitif dan cocok untuk deteksi kontaminasi dan survei area, tapi kurang akurat untuk dosimetri absolut.

33Apron timbal harus diperiksa keretakannya dengan...

a) Radiografi biasa

b) Fluoroskopi

c) CT-scan

d) USG

Jawaban & Penjelasan

Jawaban: b) Fluoroskopi
Apron timbal diperiksa dengan fluoroskopi untuk mendeteksi keretakan atau keausan material timbal.

34Perisai gonad untuk pasien sebaiknya digunakan pada...

a) Pasien anak-anak

b) Pasien usia reproduktif

c) Pemeriksaan abdomen/pelvis

d) Pemeriksaan tangan

Jawaban & Penjelasan

Jawaban: d) Pemeriksaan tangan
Perisai gonad tidak digunakan jika menghalangi area yang diperiksa, seperti pada pemeriksaan tangan.

35Bocor radiasi dari tabung sinar-X maksimum...

a) 0.1 mGy/jam pada 1 meter

b) 1 mGy/jam pada 1 meter

c) 10 mGy/jam pada 1 meter

d) 100 mGy/jam pada 1 meter

Jawaban & Penjelasan

Jawaban: b) 1 mGy/jam pada 1 meter
Batas bocor radiasi dari tabung sinar-X adalah maksimum 1 mGy/jam pada jarak 1 meter dari fokus.

36Saat menggunakan pesawat sinar-X mobile (bed side), jarak aman minimal dari orang lain adalah...

a) 0.5 meter

b) 1 meter

c) 2 meter

d) 5 meter

Jawaban & Penjelasan

Jawaban: c) 2 meter
Saat radiografi mobile, pastikan tidak ada orang lain dalam radius minimal 2 meter dari sumber.

37Dosis kumulatif pasien harus dihitung untuk...

a) Semua pasien

b) Pasien dengan riwayat radiasi berulang

c) Hanya pasien CT

d) Tidak perlu dihitung

Jawaban & Penjelasan

Jawaban: b) Pasien dengan riwayat radiasi berulang
Dosis kumulatif perlu dipertimbangkan untuk pasien dengan riwayat pemeriksaan radiasi berulang untuk menghindari efek deterministik.

38Lampu indikator penyinaran (X-RAY ON) harus berwarna...

a) Hijau

b) Kuning

c) Merah

d) Biru

Jawaban & Penjelasan

Jawaban: c) Merah
Lampu indikator penyinaran harus berwarna merah untuk menandakan sinar-X sedang aktif.

39Pendamping pasien saat radiografi harus...

a) Berusia minimal 18 tahun

b) Tidak hamil

c) Menggunakan apron timbal

d) Semua jawaban benar

Jawaban & Penjelasan

Jawaban: d) Semua jawaban benar
Pendamping pasien harus berusia >18 tahun, tidak hamil, dan menggunakan apron timbal lengkap.

40Prinsip ALARA berarti...

a) As Low As Reasonably Achievable

b) As Long As Radiation Allowed

c) Always Leave Area Radiation Active

d) All Levels Are Radiation Acceptable

Jawaban & Penjelasan

Jawaban: a) As Low As Reasonably Achievable
ALARA = As Low As Reasonably Achievable, prinsip menjaga paparan serendah mungkin dengan mempertimbangkan faktor ekonomi dan sosial.

Soal Essay & Studi Kasus

41Jelaskan perbedaan antara Efek Deterministik dan Efek Stokastik beserta contoh masing-masing!

Jawaban

Efek Deterministik:
- Memiliki ambang batas dosis tertentu
- Severitas meningkat seiring dengan dosis
- Contoh: radiodermatitis, katarak, depresi sumsum tulang

Efek Stokastik:
- Tidak memiliki ambang batas
- Probabilitas meningkat seiring dosis, severitas tidak bergantung dosis
- Contoh: kanker, leukemia, efek genetik

42Sebutkan dan jelaskan Tiga Prinsip Dasar Proteksi Radiasi!

Jawaban

1. WAKTU (Time): Kurangi waktu paparan radiasi. Dosis total = laju dosis x waktu. Semakin singkat waktu paparan, semakin kecil dosis.

2. JARAK (Distance): Jauhkan diri dari sumber radiasi. Mengikuti Hukum Pembalikan Kuadrat: intensitas berbanding terbalik dengan kuadrat jarak. Jarak 2x = dosis 1/4.

3. PERLINDUNGAN (Shielding): Gunakan bahan penyerap yang sesuai. Sinar-X/gamma: timbal, beton. Neutron: air, parafin.

43Jelaskan tugas dan tanggung jawab PPR berdasarkan Peraturan BAPETEN!

Jawaban

Berdasarkan Pasal 15 Peraturan BAPETEN, tugas PPR meliputi:
1. Membuat dan memutakhirkan program PPR
2. Memantau aspek operasional proteksi radiasi
3. Memastikan ketersediaan perlengkapan proteksi radiasi
4. Meninjau program pemantauan secara periodik
5. Memberikan konsultasi proteksi radiasi
6. Berpartisipasi dalam mendesain fasilitas
7. Memelihara rekaman
8. Mengidentifikasi kebutuhan pelatihan
9. Melaksanakan latihan penanggulangan darurat
10. Melaporkan kejadian ke Pemegang Izin
11. Menyiapkan laporan program PPR

44Sebuah pesawat sinar-X menghasilkan laju dosis 400 μSv/jam pada jarak 1 meter. Berapakah laju dosis pada jarak 2 meter?

Jawaban

Menggunakan Hukum Pembalikan Kuadrat: I₂ = I₁ x (d₁/d₂)²
I₂ = 400 x (1/2)²
I₂ = 400 x 1/4
I₂ = 100 μSv/jam

Jadi laju dosis pada jarak 2 meter adalah 100 μSv/jam.

45Jelaskan perbedaan Daerah Pengendalian dan Daerah Supervisi!

Jawaban

Daerah Pengendalian (Controlled Area):
- Laju dosis > 7.5 μSv/jam
- Akses dibatasi hanya untuk personil yang dibutuhkan
- Wajib menggunakan dosimeter dan APD
- Ditandai dengan tanda peringatan radiasi

Daerah Supervisi (Supervised Area):
- Laju dosis 0.5-7.5 μSv/jam
- Pemantauan berkala dilakukan
- Ditandai dengan tanda peringatan
- Tidak selalu memerlukan dosimeter

46Sebutkan komponen wajib dalam Program Proteksi dan Keselamatan Radiasi!

Jawaban

Komponen wajib program PPR:
1. Kebijakan dan tujuan keselamatan radiasi
2. Struktur organisasi dan tanggung jawab
3. Pembagian daerah kerja
4. Pemantauan dosis perorangan
5. Pemantauan lingkungan kerja
6. Pemantauan kesehatan pekerja radiasi
7. Pelatihan dan pendidikan
8. Rekaman dan laporan
9. Prosedur kerja aman
10. Prosedur darurat

47Jelaskan mengapa radiologi intervensional memiliki risiko paparan lebih tinggi dibandingkan radiografi konvensional!

Jawaban

Radiologi intervensional memiliki risiko lebih tinggi karena:
1. Waktu fluoroskopi yang lama (bisa 30-60 menit atau lebih)
2. Staf berada dekat dengan sumber radiasi dan pasien
3. Tangan staf sering berada dalam berkas radiasi
4. Proyeksi obliq meningkatkan paparan hamburan
5. Dosis kumulatif tinggi untuk pasien dan staf
6. Memerlukan teknik proteksi khusus (apron 0.5 mm Pb, dosimeter tangan, kacamata timbal)

48Seorang pekerja radiasi menerima dosis 15 mSv dalam setahun. Apakah dosis ini masih dalam batas yang diizinkan? Jelaskan!

Jawaban

Ya, dosis 15 mSv masih dalam batas yang diizinkan.

Batas dosis pekerja radiasi dewasa adalah 20 mSv per tahun, dirata-ratakan selama 5 tahun berturut-turut, dengan maksimum 50 mSv dalam satu tahun.

Karena 15 mSv < 20 mSv, maka dosis ini masih aman. Namun, PPR harus tetap meninjau dan menginvestigasi jika ada tren peningkatan dosis.

Materi PelatihanPetugas Proteksi Radiasi

Daftar Isi

A. Definisi Radiasi

B. Sifat Dasar Radiasi

C. Interaksi Radiasi dengan Materi

D. Besaran dan Satuan Radiasi

E. Hukum Pembalikan Kuadrat Jarak

F. Pemanfaatan Radiasi dalam Pencitraan Medik

G. Pembentukan Sinar-X

H. Komponen dan Spesifikasi Tabung Sinar-X

I. Faktor Eksposi dan AEC

J. Satuan Dosis per Modalitas Pencitraan

K. Perkembangan Satuan Dosimetri

A. Tiga Prinsip Dasar Proteksi Radiasi (ALARA)

B. Batas Dosis (Dose Limits)

C. Zona Kerja Radiasi

D. Tiga Pilar Sistem Proteksi Radiasi (ICRP)

E. Jenis Paparan Radiasi

F. Nilai Batas Dosis (NBD) Detail per Organ

G. Jenis Dosimeter dan Perbandingan

H. Pengujian dan Kalibrasi Peralatan Radiasi

I. Shielding Ruangan - Spesifikasi Material

J. Implementasi Proteksi Radiasi oleh PPR

K. Pembagian Daerah Kerja Radiasi

A. Mekanisme Kerusakan Radiasi pada Sel

B. Efek Deterministik vs Efek Stokastik

C. Efek Deterministik Spesifik

D. Faktor yang Mempengaruhi Efek Biologi

E. Respons Jaringan terhadap Radiasi

A. Apron Timbal (Lead Apron)

B. Pelindung Tiroid (Thyroid Shield)

C. Sarung Tangan Timbal (Lead Gloves)

D. Kacamata Pelindung (Lead Glasses)

E. Pelindung Gonad (Gonad Shield)

F. Bilik Pelindung (Protective Barrier)

G. Perisai Pasien

H. Surveymeter - Karakteristik dan Spesifikasi

I. Jenis Dosimeter dan Fungsinya

J. Prosedur Penggunaan APD dan Shielding

K. Quality Control dan Kalibrasi

A. Hierarki Peraturan Ketenaganukliran di Indonesia

B. Peraturan Kepala BAPETEN tentang Keselamatan Radiasi Pesawat Sinar-X

C. Definisi Penting dalam Peraturan

D. Tanggung Jawab Pemegang Izin

E. Tugas dan Tanggung Jawab PPR

A. Komponen Program Proteksi dan Keselamatan Radiasi

B. Dokumen Program PPR

C. Pemantauan Dosis Perorangan

D. Pemantauan Kesehatan Pekerja Radiasi

E. Rekaman yang Wajib Dibuat

A. Pengendalian Paparan Medik

B. Faktor Teknis untuk Optimisasi Dosis Pasien

C. DRL (Diagnostic Reference Level)

D. Pengendalian Paparan Potensial

E. Prosedur Keselamatan Operasional

F. Prosedur Khusus Radiologi Intervensional

G. Prosedur Khusus untuk Pasien Sensitif

A. Definisi Budaya Keselamatan Radiasi

B. Komitmen Kepemimpinan

C. Komunikasi dan Pelaporan

D. Pelatihan dan Kompetensi

E. Audit dan Review

A. Struktur Organisasi Keselamatan Radiasi

B. Persyaratan PPR

C. Surat Izin Bekerja (SIB)

D. Tanggung Jawab Setiap Tingkatan

E. Pembagian Daerah Kerja

A. Jenis-jenis Surveymeter

B. Prosedur Penggunaan Surveymeter

C. Teknik Survei Radiasi

D. Kalibrasi Alat Ukur Radiasi

E. Penggunaan Dosimeter Personil

F. Interpretasi Hasil Pengukuran

A. Persyaratan Umum Ruang X-Ray

B. Spesifikasi Pelindung Dinding

C. Pintu dan Jendela Pelindung

D. Bilik Kontrol (Control Booth)

E. Sistem Peringatan dan Keselamatan

F. Layout Ruang Radiologi Standar

G. Persyaratan Khusus Ruang CT-Scan

Materi Pelatihan
Petugas Proteksi Radiasi
